Мансарды - наш любимый сюжет. И не только потому, что мы сами счастливые обладатели такого помещения. А еще и потому, что мансарды дают нам мощный толчок к развитию. Многие интересные новшества появляются сначала здесь по необходимости, а потом перекочевывают в регулярные условия. Конечно, мансарды очень разные - односкатные, двускатные, вальмовые, полувальмовые, щипцовые и т.д. К сожалению, все эти классификации строительные и описывают тип кровли, что не очень помогает нам, так как мы будем иметь дело с полком внутреннего помещения. А такой четкой классификации внутренних помещений нам найти не удалось. Так что будем пока соотносить наши комнаты внешним типом крововли условно.

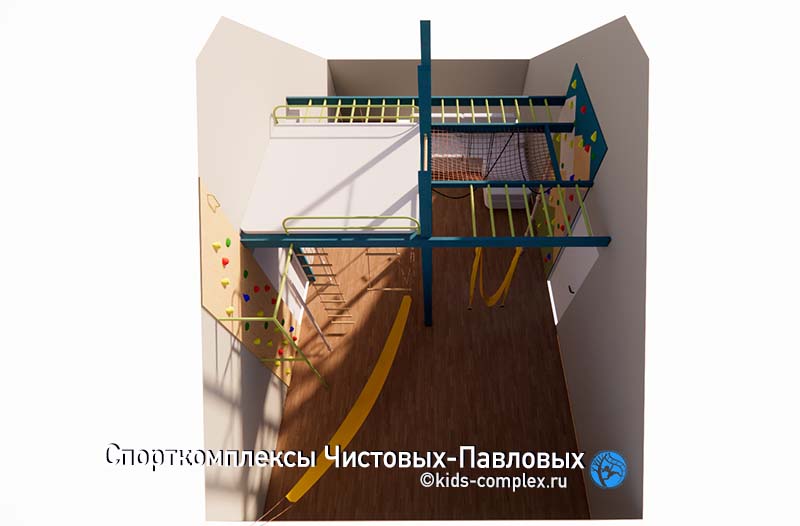

Случай 1. Геленджик. Мансарда с одним скатом. Комплекс с кроватью в высокой зоне
Площадь мансарды обманчива. Если вы видите перед собой помещение 20 квадратных метров, то не факт, что использоваться будут все 20, ведь в выкой части оно может иметь потолок около 3-х метров, а в низкой - чуть больше метра (за минимум для мансард принимают высоту 1100 мм). Для лазанья пригодна высокая часть этой комнаты, которая имеет постоянную высоту около 2960 мм и площадь чуть меньше 9 кв.м. Обратите внимание, даже только на этих 9 кв.м. можно было построить комнатку с комплексом! А тут общее пространство гораздо больше. Давайте использовать его все! И посмотрите на это глазами ребенка, вы увидите, как все это хорошо.
Как минимум, ваш малыш видит эту высоту иначе, чем вы. Ему хорошо будет играть, бегать, учиться, сидя за столом (около окна) в самой низкой части комнаты. И, конечно, для лазанья нужно всегда выбирать самую высокую. Хотя бы потому, чтобы малыш, который когда-нибудь станет примерно как его отец, мог лазить даже тогда, когда растет. Здесь мы сделали высокую двуспальную кровать-антресоль на высоте около 1800, под ней в торце комнаты - шкаф и небольшую односпальную кровать. Вокруг антресоли - спортивный комплекс. Комплекс включает шведскую стенку, высокий рукоход, скалодром, высокий турник и несколько навесных снарядов. Комплекс не очень большой по размеру, но очень важный по функциональности. Он сделал всю высоту этой мансарды обитаемой. Дети чувствуют тут себя как рыбы в воде. Подробно про эту комнату и то, как она создавалась, можно почитать здесь.
Случай 2. Щелково. Мансарда с двумя скатами. Два разных комплекса для брата и сестры
Есть только один вариант размещения спортивного комплекса в двускатной мансарде - комплекс в высокой зоне (вне зависимости от ее высоты. Но если подумать, что именно можно расположить в высокой зоне, то это может быть либо рукоход, либо гнездо. У нас был случай, когда в одном доме для брата и сестры мы сделали сразу два таких комплекса, поскольку брат и сестра имели одинаковые комнаты в разных частях двускатной крыши. В обоих комнатах лаги крыши не были зашиты гипсокартоном (это в высшей степени удачное решение для тех, кто планирует сделать спортивный комплекс).
Надо сказать, что это были очень высокие (в высокой части 3050 мм, в низкой - 1750 мм) и большие по площади комнаты (около 20 кв.м. каждая), но это не редкость для частных домов. Рассмотрим их по отдельности, так как оба случая типичны.

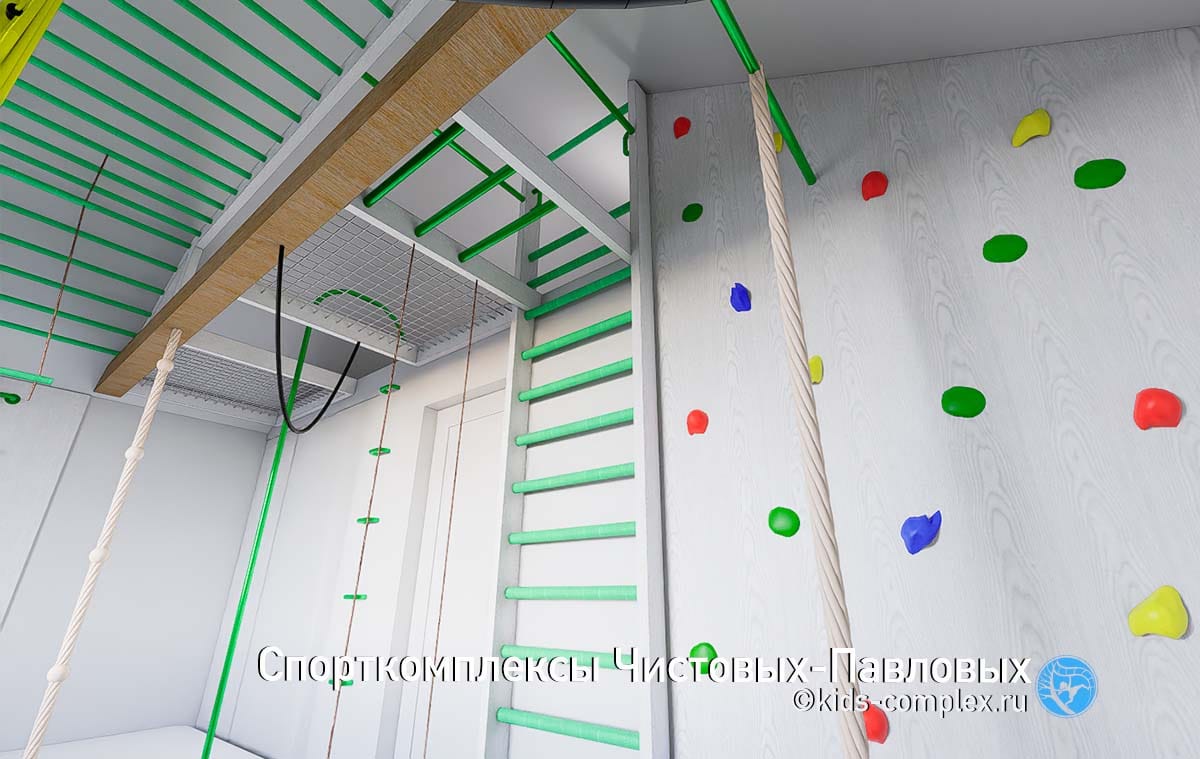

Зеленый комплекс: Рукоход в высокой части двускатной мансарды
Самый спортивный вариант - сделать высокий рукоход под козырьком, при удачном сочетании высот он его можно прикрепить к лагам крыши. Если они зашиты стена-стена. Под рукоход в любом из четырех углов (в зависимости от другой мебели) поставить стойку, от нее построить гнездо в низкую часть под скат. Гнездом можно будет пользоваться с ограничениями, зато рукоход (а его имеет смысл делать максимально широким) позволит навесить множество снарядов с отличной амплитудой раскачивания.
Можно добавить дополнительный наклонный рукоход под скат. Что-то из снарядов нужно обязательно привести из под ската (например, лесенку Скрипалева, гамак, лиану, что-то для раскачивания), чтобы вывести лазанье из линии. Это - самая универсальная и самая рабочая схема для двускатных комнат.

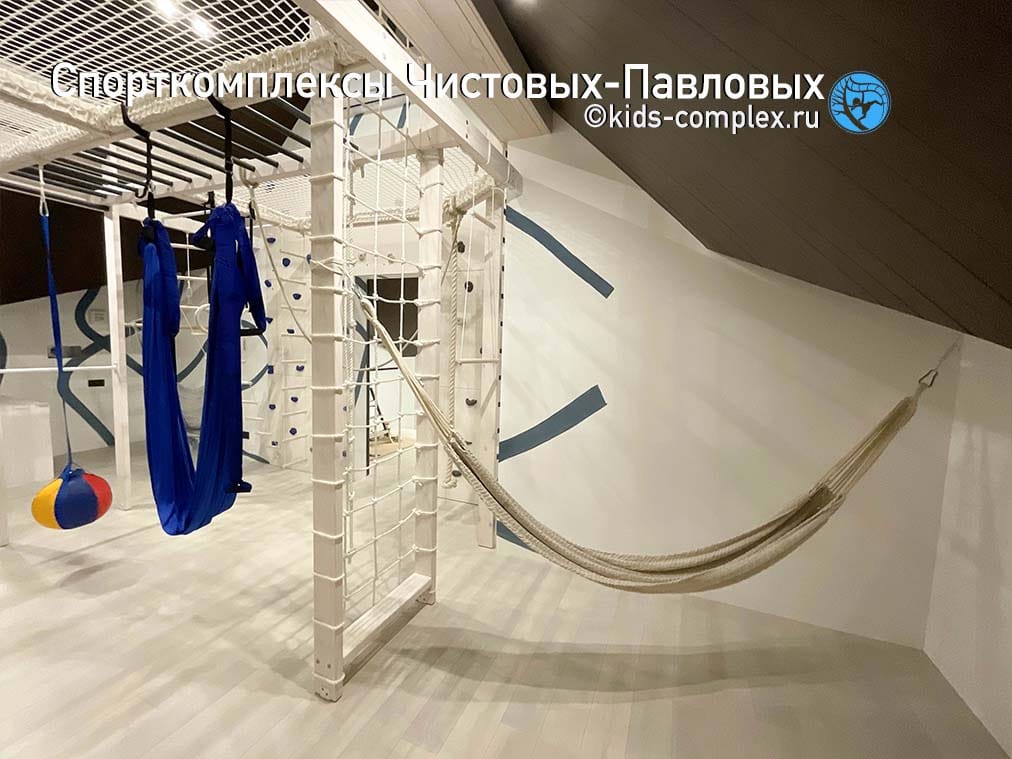

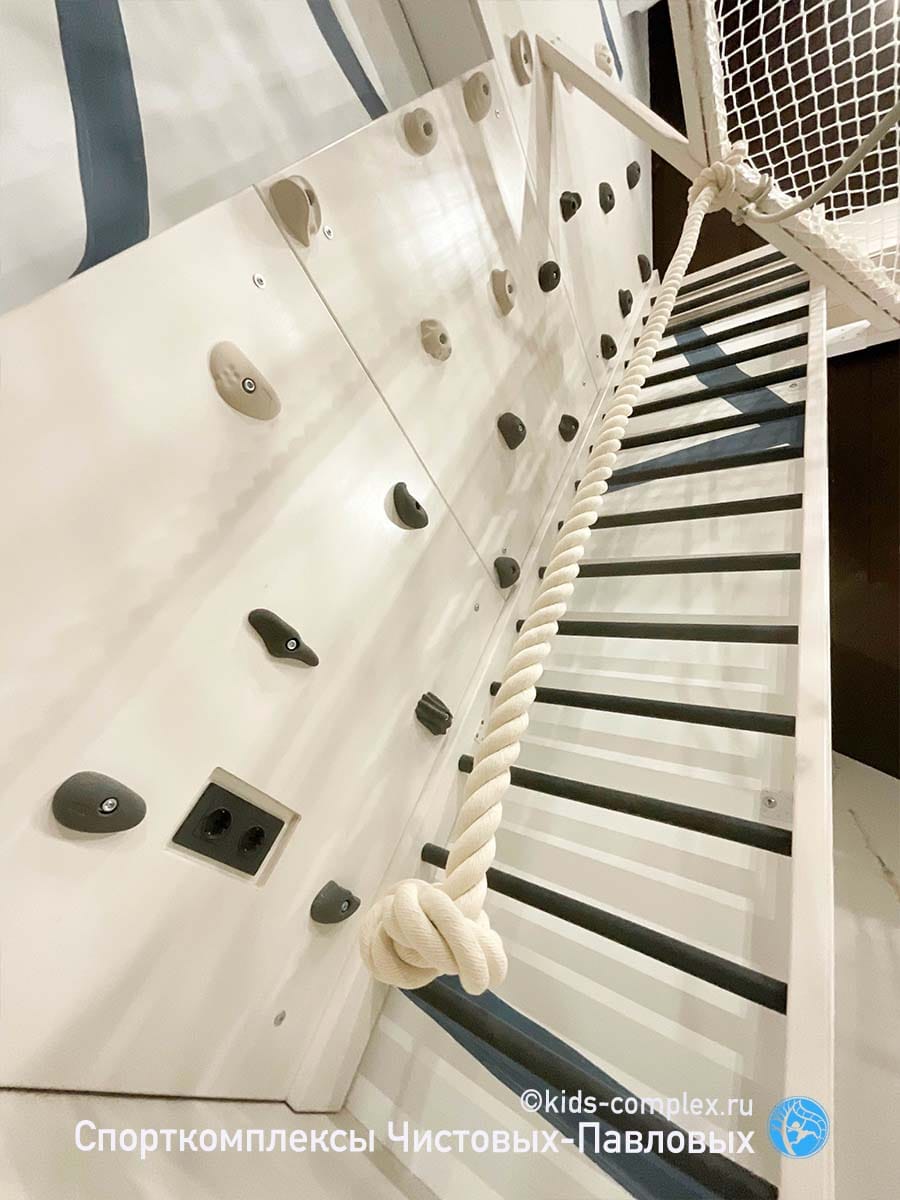

Бело-голубой комплекс: Гнездо в высокой части двускатной мансарды
Этот вариант менее спортивный, это скорей зонирование комнаты, добавление в нее отдельного высокого пространства для игр и уедиения. Это комната старшей девочки, подразумевается, что спортивно лазить она сможет у брата. Поэтому она попросила большое высокое гнездо. Гнездо сделано на двух усиленных балках, закрепленных стена-стена, с достаточным понижением относительно лагов. Так как лаги не зашиты, над гнездом ощущается хорошая высота, и это здорово. Основным путем в гнездо является скалодром. Чтобы из гнезда был альтернативный путь (выход), к лагам крыши мимо гнезда приходит шест. Это - редкий снаряд в спортивных комплексах (так как не всегда хочется вводить в комнату лишний жесткий объект). В данном случае площадь позволяет. Шестом намного проще пользоваться, так как оно закреплено выше гнезда. Это - важный нюанс, если представить себе как выглядит лазанье, то он становится понятен. Для раскачивания в этой комнате повешен йога-гамак с ручками, который сам по себе работает как небольшой спортивный комплекс.
На картинке видно, как здесь поступили с зонами сна и хранения. Поскольку даже нижняя часть комнаты под скатом здесь имеет хорошую высоту, то кровать расположена под скатом. Для хранения в одном из углов построена гардеробная. Комната лаконична, не переполнена излишней мебелью, свободна, в ней будет хорошо отдыхать и хорошо двигаться. Здесь много прекрасных зон, чтобы организовать место для учебы и занятий. Вот такие два разных решения в одном доме для брата и сестры. Оба очень удачные.
Случай 3. Домодедово. Двускатная крыша с зашитым потолком. Рукоход в высокой части и низкое гнездо
Это - полный эквивалент показанного выше зеленного комплекса в других размерах и высотах. Лаги крыши здесь полностью зашиты, поэтому крепление стена-стена. Нюансы касаются расположения шведской стенки. Поскольку тут одно большое окно, а не два маленьких, а дверь от центра смещена, то шведская стена находится слева от двери. Она вынесена вперед, так как около двери есть короб с коммуникациями. Рядом достроено невысокое гнездо, уходящее под скат. К нему ведет гладиаторская сеть и отдельная лесенка как и в предыдущем примере.
Как и в зеленом комплексе, основное лазанье обеспечивает рукоход. К рукоходу подходят диагональные снаряды, чтобы вывести лазанье из линии. Здесь высота высокой части около 2480 мм (нижний край рукохода 2360 мм), высота в самой низкой части под скатом 1330 мм. Как и в предыдущей семье, здесь двое детей - маленький брат и старшая сестра, комплекс в комнате брата, а сестра приходит к нему полазить. Высота хватает за счет того, что рукоход поднят вверх так высоко, как это возможно.
Случай 4. Санкт-Петербург. Многощипцовая кровля. Ищем высокое место для спортивного комплекса
Задача - дать лазанью максимальную высоту, решается всегда, когда мы имеем дело с мансардными помещениями. Сделаем шаг назад. Этот комплекс исторически был нашей первой мансардой. Именно на нем мы отработали как действовать в таких случаях. Например, в какой форме удаленно сделать замер, чтобы потом смоделировать помещение: самая удобная для этого форма представления данных - разветка по стенам. В случае разновысоких помещений мы всегда просим у заказчика развертку (пример см. по ссылке выше). Далее, на плане сверху, мы четко вычерчиваем границы высокой зоны (нас интересует площадь зоны, где высота потолка больше или равна 2,4 м. и особенно зона, если она есть, которая приближается по высоте к 3 метрам), определяем, какова площать высоких зон и определяем, что еще, кроме лазанья, должно в них поместиться. В этом случае "высокими" мы определили зоны в граница 2400-2850 мм. Ну а дальше - ищем как в них закрепиться (какие стены, балки или места стен пригодны к креплениям). Легче спроектировать мансарду, если оценить и замерить помещение до того, как его зашили гипсокартоном, многие (но не все) заказчики это понимают.
В этом помещении две высокие зоны (так как кровля многощипцовая). Один "козырек" (щипец) использован для размещения кровати (комнате досталась примерно половина площади под этим фрагментом кровли), второй - в сторону двух окон - использован под спортивный комплекс. Двуэтажная кровать была построена на перспективу (комната для двух мальчиков, на тот момент одному было 5 лет, другому - меньше года). Низкую зону оставили свободной с воможностью повесить гамак и встроить места для хранения. Мансардный потолок с отрицательными углами позволил смоделировать скалодром сложной формы. Мы не будем здесь вдаваться в подробности, про эту комнату есть отдельный большой пост, здесь нам важен общий принцип.
Случай 5. Тверь. Многощипцовая кровля. Комплекс с большим гнездом и домиком.
Эту мансарду Чистовы-Павловы придумали и построили вместе с Олегом Скрипалевым. Это много щипцовая кровля, причем на долю комнаты попал козырек одного из щипцов и одна из несущих балок, более того - это частный дом и он деревянный (не зашит гипсокартоном), поэтому с креплениями не было никаких проблем.
Мансарда планировалась исключительно как игровая и спортивная - не было задач встраивать зоны хранения или кровати, поэтому мы смело застроили большим разнообразным комплексом всю высокую зону с большим квадратным гнездом по центру и двумя рукоходами по периметру. Причем, поскольку высота позволяла - сделали домик-антресоль и твердую площадку. Высота основной части комплекса (зона гнезда, днище домика-антресоли) - 2300 мм, максимальная высота под козырьком - 3587 мм. Про эту комнату мы тоже много рассказывали отдельно.

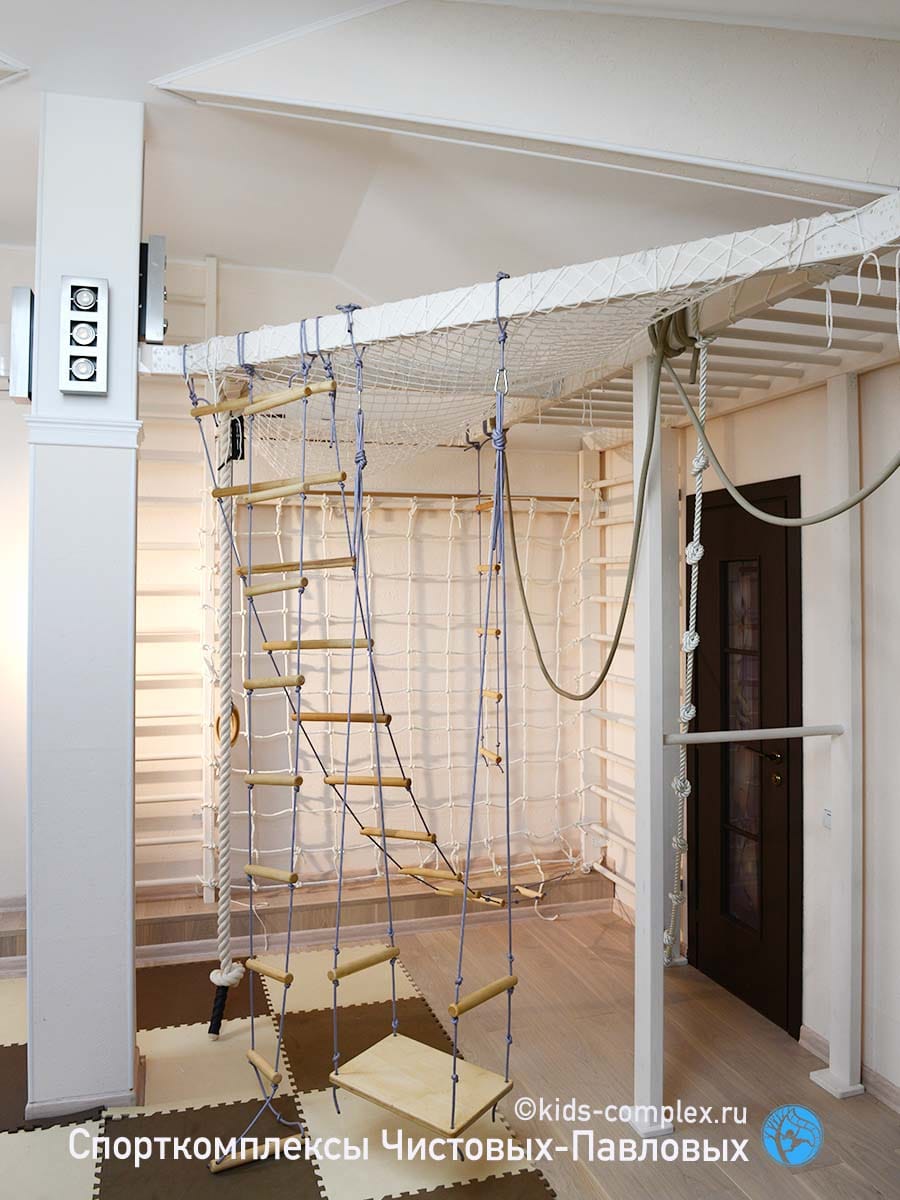

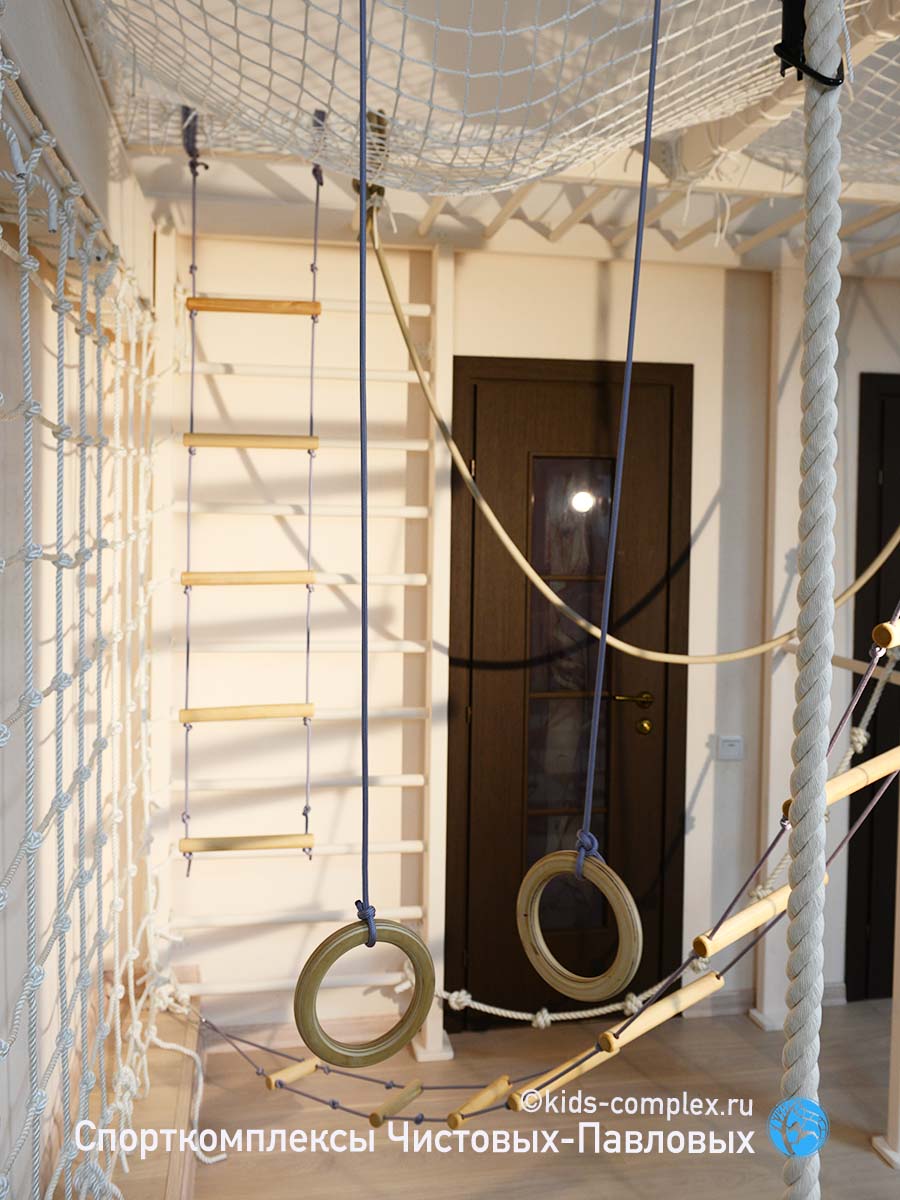

Случай 6. Новая Рига. Многощипцовая кровля. Спортивный уголок в высокой части комнаты
План следующего комплекса четко созрел в голове у нашего заказчика к тому моменту, когда он обратился к нам. Он видел комплекс как длинный рукоход, расположенный над дверями. Это большая мансарда, размером 8250 на 8300 мм, с большим перепадом высот от 3300 мм в самой высокой части до 83 мм в самой низкой части. Под комплекс была отведена самая высокая часть комнаты, но в ней находились три двери в кладовки, открывающиеся наружу (не являющиеся проходными).
В марсарде есть несущая колонна и несколько несущих балок, уходящих под разными углами к общему своду, но не сходящихся внутри комнаты. Нижняя часть комнаты отведена под зону отдыха, в высокой же планировалось проводить тренировки по йоге, поэтому она должна была быть максимально свободной. Детей в семье четверо, в возрасте от 4,5 до 12 лет, их отец также планировал использовать некоторые снаряды комплекса. Мы настояли на том, что комплекс нужно вывести из линии, чтобы иметь возможность навесить на него раскачивающиеся снаряды. Комплекс получился струкруно немного похож на прототип-1 с корректировками на возможность креплений (к столбу и несущим балкам).

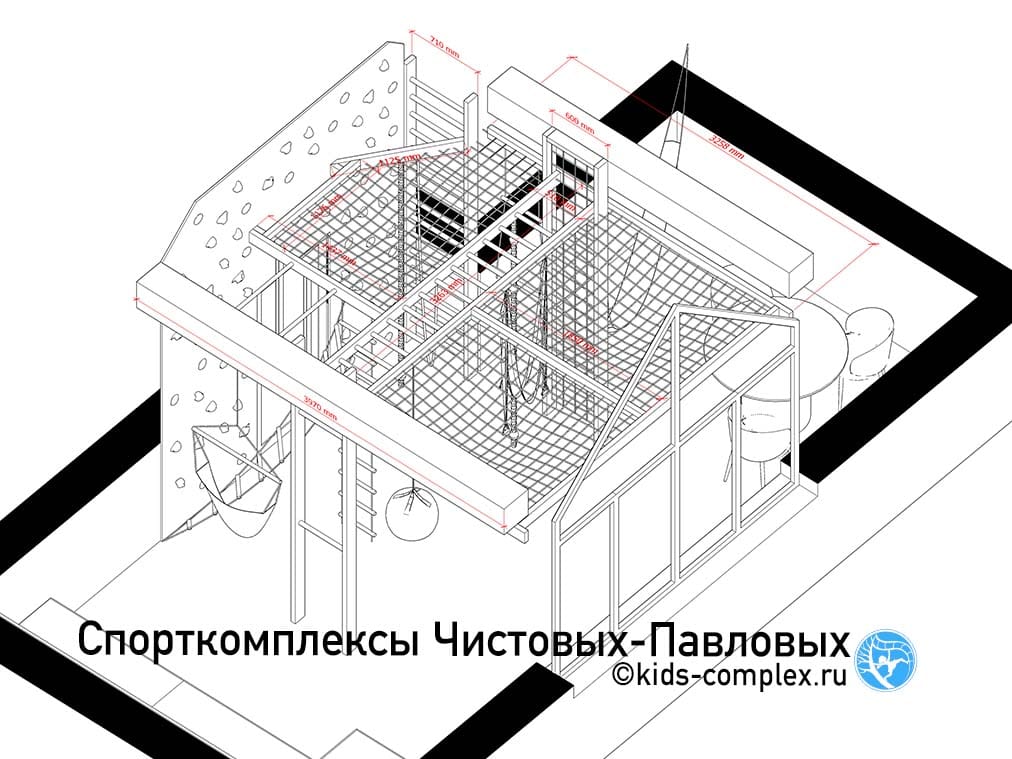

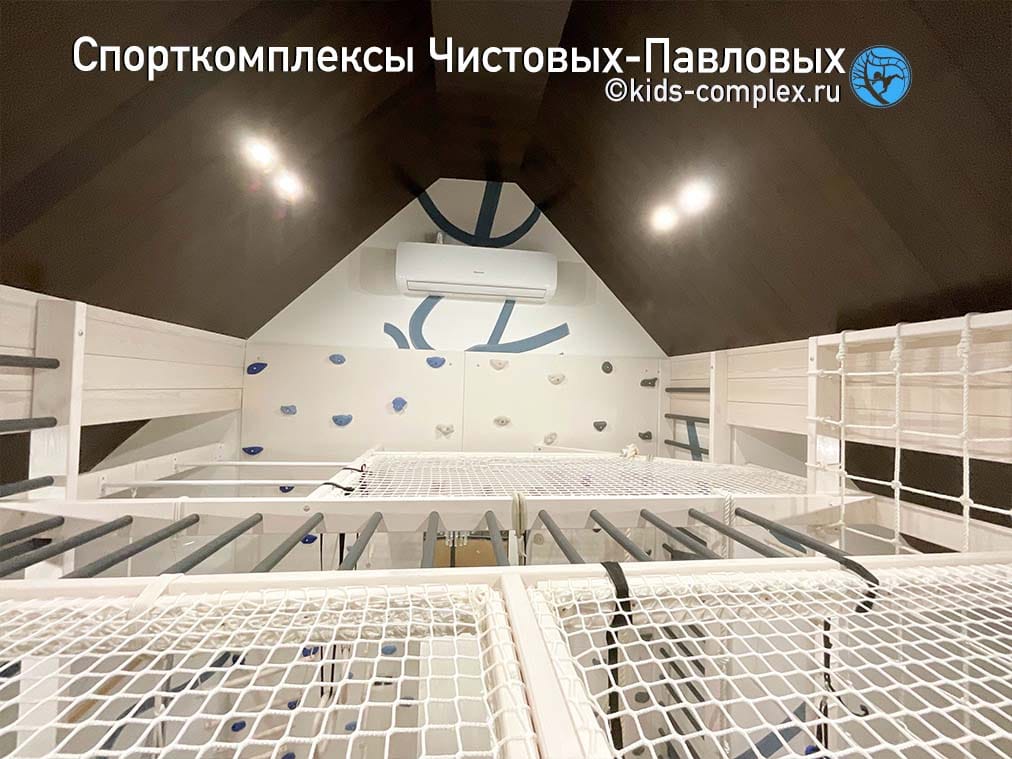

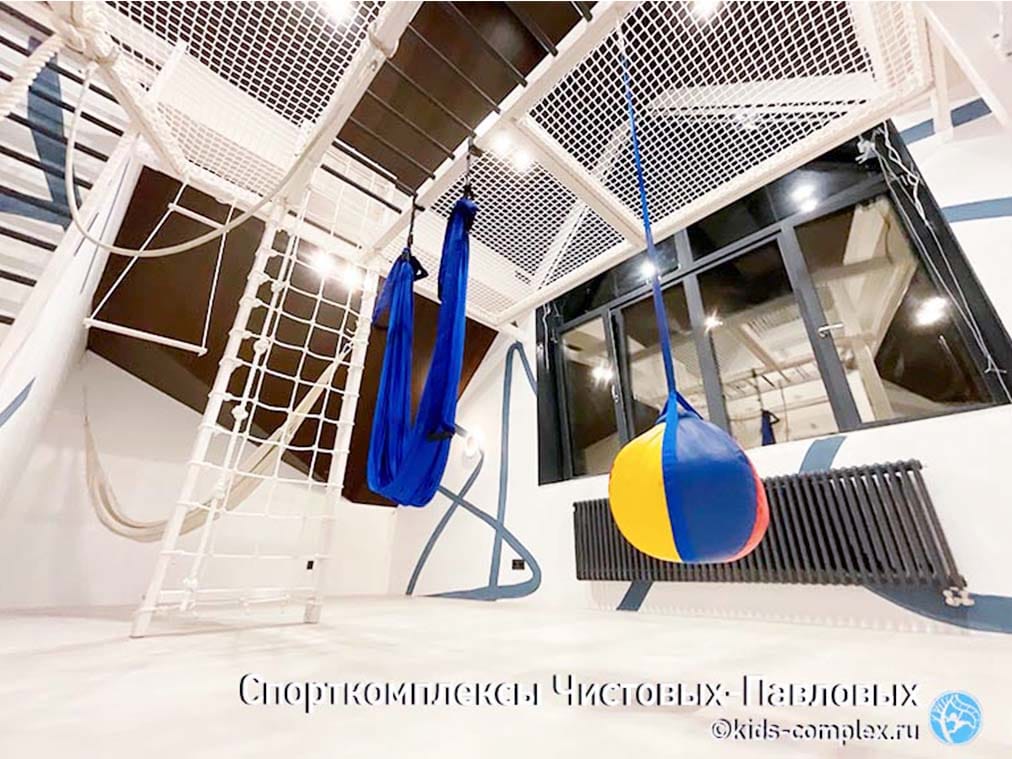

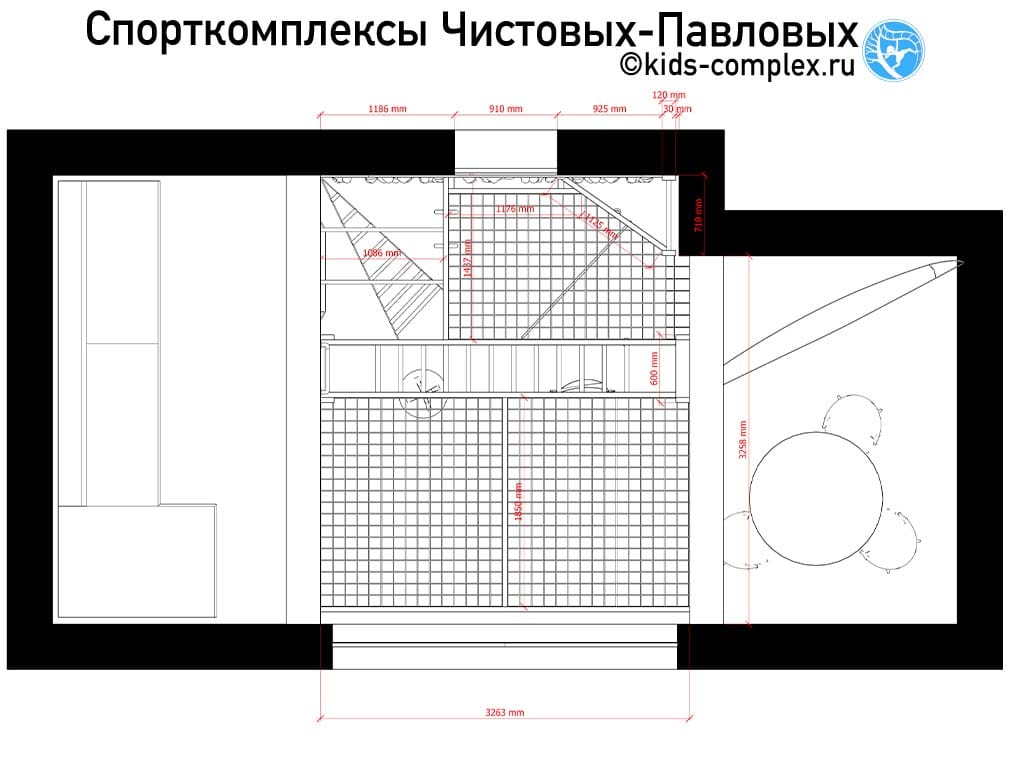

Случай 7. Орел. Мансарда с двумя скатами. Комплекс с площадкой и домиком
Эта мансарда большая (3480 на 4750 мм) и очень высокая (в самом низком месте 2880 мм, в самом высоком - 3850 мм) мансарда, вдоль которой на высоте 2450 мм идут три несущие балки. То есть даже в самой своей низкой части комната имеет столько, сколько бывает в некоторых жилых квартирах. Горизонтальные и наклонные лаги крыши не были зашиты ничем, поскольку заказчица заранее задумалась о том, что было бы здорово здесь построить спортивный комплекс.
Мы решили стоить комплекс под строительными лагами (в основе комплекса лежит модель поперечного рукохода), а над лагами надстраивать домик, имеющий закрытую и открытую часть. Чтобы домик был тесно интегрирован в систему лазанья продумали в него лазы с каждой из свободных сторон (их три), непосредственно к домику пристыковали гнездо, находящееся на высоте нижнего края горизонтальных лазов. Под комплексом и в свободной части комната у окна расположили две кровати. Тут поместились и гамаки и все основые снаряды для лазанья, и в комнате также осталось достаточно свободного места в светлой зоне у окна, чтобы организовать зону для учебы и других занятий. В этом комплексе много мелких изюминок и тщательно продуманных деталей - расположение лазов, прямые и наклонные фрагменты скалодромов, переходы в верхнем контуре, основанные на точно рассчитанных интервалах между снарядами. Очень важно в таких случаях точно воплотить комплекс по проекту, поскольку любые отклонения могут изолировать тот или иной снаряд и разбалансировать систему.

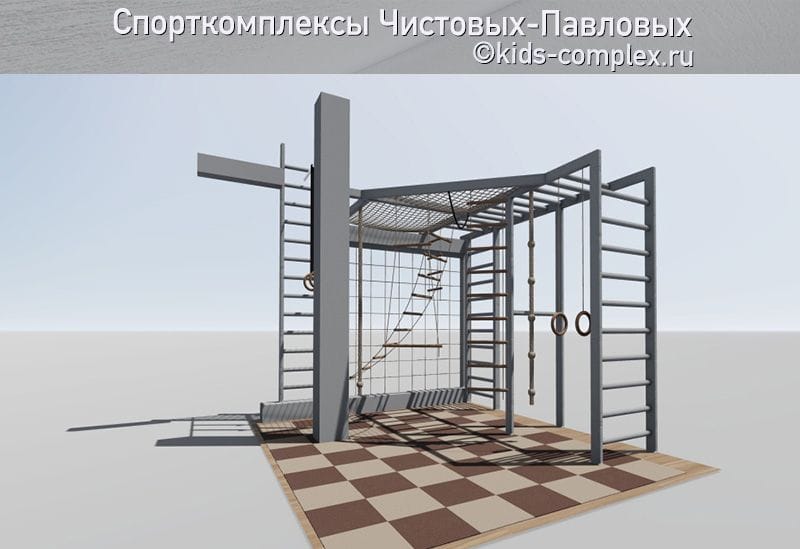

Случай 8. Вешки. Безопорный комплекс в большой двускатной мансарде

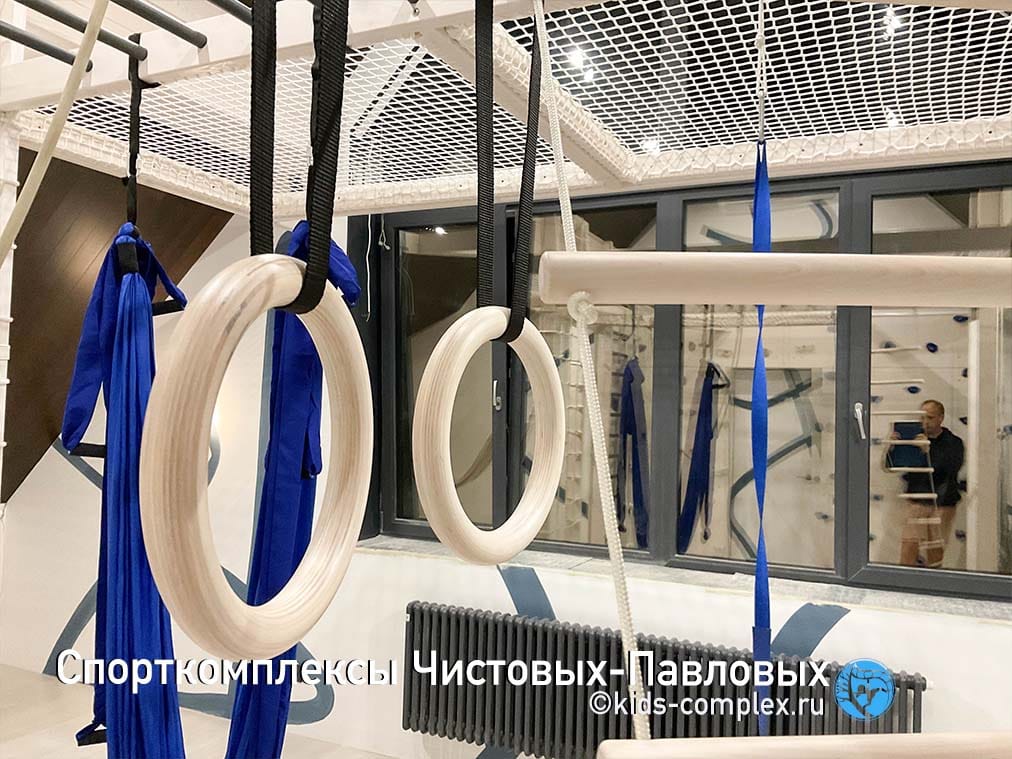

Эта большая светлая и просторная мансарда - единственная, из которой мы пытались сбежать. И не мы одни. Она досталась хозяевам уже с ремонтом, вся с ног до головы была зашита гипсокартоном, включая перегородку с дверью, на первый взгляд казалось, что закрепиться нельзя. Единственное, что было надежно, это продольные лаги балки - лаги крыши, и надежда найти балку козырька крыши где-то за гипсоканом на потолке. И мы ее нашли, так что решили задачу, закрепившись к балкам-лагам вдоль стен и по потолку.
Специфическим пожеланием заказчика было не иметь никаких опорных стоек по центру помещения: дети занимаются танцами и все это помещение временами превращается в хореографический зал. И это мы тоже сделали, разработав и установив потолочный кронштейн, на котором состыковали два рукохода средней длины. В итоге получился длинный составной рукоход. В центральной части мы подвели к нему гнездо и шведскую стенку, закрепившись в усиленную частью перегородки с дверью.
Сам комплекс получился (как и комната в целом) - воздушным и светлым. Здесь много на чем можно покачаться, попрыгать, поскручиваться, полазить. Стилистика легких комплексов Чистовых-Павловых во всех красе.
Случай 9. Пушкин. Четырехскатная (вальмовая) кровля. Спорткомплекс-самолет
На фотографии полупрозрачным квадратом выделена часть кровли, где находится комната, о которой идет речь. На модели выглядит, что потолок двускатный, это не так, по наклонным направляющим комплекса, идущим от обозначенной розовым потолочной рамы к фронтальным стойкам комплекса фактически идет боковой скат крыши. Перепад высот в зоне комплекса примерно от 2600 до 3800 мм, все окна мансардные (на скатах крыши). Задание перед нами было: застроить. Заказчик был готов отдать под комплекс лучшие самые высокие части комнаты, более низкие использовать для спальных мест и зон хранения. Мы разработали и предложили комплекс, который условно назвали "самолет" с центром симметрии под козырьком крыши, но потом правая часть была сокращена (в пользу зоны с баскетбольным кольцом) и "самолет" получился разнокрылым. В итоге выяснилось, что проем между этажами по факту ремонта был удлинен и инече сориенирован и попал в зону комплекса. Комплекс был еще раз сокращен и обрел свой финальный вид, тем не менее, оставшись большим и нетересным.
Повторим, что впечатление мансанд всегда противоречиво: они по площади кажутся больше, чем по факту, если в помещении много "низких" областей. Поэтому модель помогла заранее смоделировать высоты под разными скатами, в частности, проверить, чтобы высоты над гнездами везде были рабочими.
Случай 10. Аносино. Двускатная кровля. Длинный комплекс в высокой части мансарды под козырьком
Этот комплекс был построен в просторной мансарде, целиком отведенной для спортивных занятий и игр (не считая, конечно, что вдоль всех длинных стен было также очень удобно и компактно организовано хранение). Высоты в зоне комплекса находятся в диапазоне 2784-3125 мм, то есть очень хороши и даже по стойкам под скатом сопоставимы с высотой среднестатистической квартиры. А под козырьком так вообще роскошны. Игры и просмотровый зал сосредоточен в другом торце, здесь же лестница и, проход в игровую зону через спортивный комплекс, общей площадью порядка 12 кв.м. Великодушно и перспективно. Когда-нибудь мы еще напишем про воплощение этого примечательного проекта, здесь приведем несколько характерных сюжетов.
В данном случае в мансарде кроме козырька были несущие столбы, обшитые деревом, комплекс сделали в их стиле. Комплекс потребовал несколько дополнительных стоек, которые привязывались к лагам крыши (проектирование осуществлялось на черновом этапе). Чтобы изолировать комплекс от проема и полностью исключить возможность "улететь" туда, вдоль проема были поставлены шведская стенка и гладиаторская сеть. Внешний корнур комплекса имел достаточную высоту и удаление от стен, чтобы навесить самые амплитудные из навесных снарядов. Были тщательно продуманы многочисленные лазы в гнезда, чтобы максимально интегрировать их в комплекс. Комплекс получился масштабным, допускающим одновременное лазанье группы детей.
Случай 11. Козино. Невысокая мансарда с двумя скатами в деревянном доме: проверяйте, что и где вы сможете закрепить
Эта история про сюрпризы и про то, как иногда трудно оценить то, что имеешь. Когда к нам обратилась заказчица и попросила придумать комплекс в большую, но не высокую (2400 максимум) мансарду с двумя скатами, мы ее увидили своим отпимизмом: "У моей комнаты есть достоинства?" "Конечно есть! У вас деревянный дом! Здесь есть столбы и потолочные балки, стены деревянные - можно закрепиться. Это чудо-чудесное, так бывает далеко не всегда!" - ответили мы. Мы сделали проект и параллельно, специально для комплекса, был сделан ремонт.
Каково же было удивление строителей, когда они, пытаясь подвести свет к потолочной балке, поняли, что она пустотелая. Красивые потолочные балки оказались не несущими. Мы выехали на место, проверили все и вся. И все-таки смогли комплекс в первоначальном замысле воплотить. Даже в мелочах. Правда, для этого нам пришлось включить креатив. Но все получилось и мы не потеряли высоту. Изобрели не штатные крепления, модифицировали стыки и структуру, в общем, поломали голову над тем, что да как. Но это стоило того! Когда комплекс встал, девочка здесь сразу обжилась. Мы приехали проведать маленькую хозяйку комплекса через месяц, чтобы скорректировать снаряды и увидели ее с подругой в разгар лазанья: дело задалось!

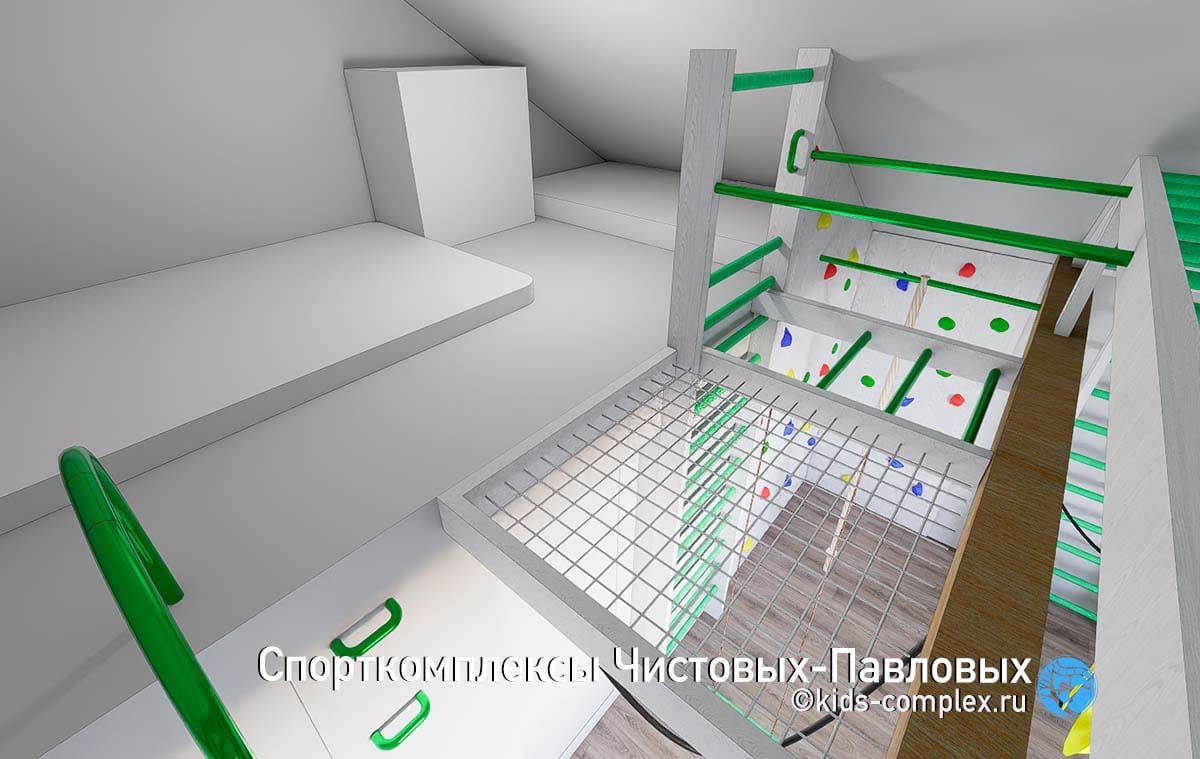

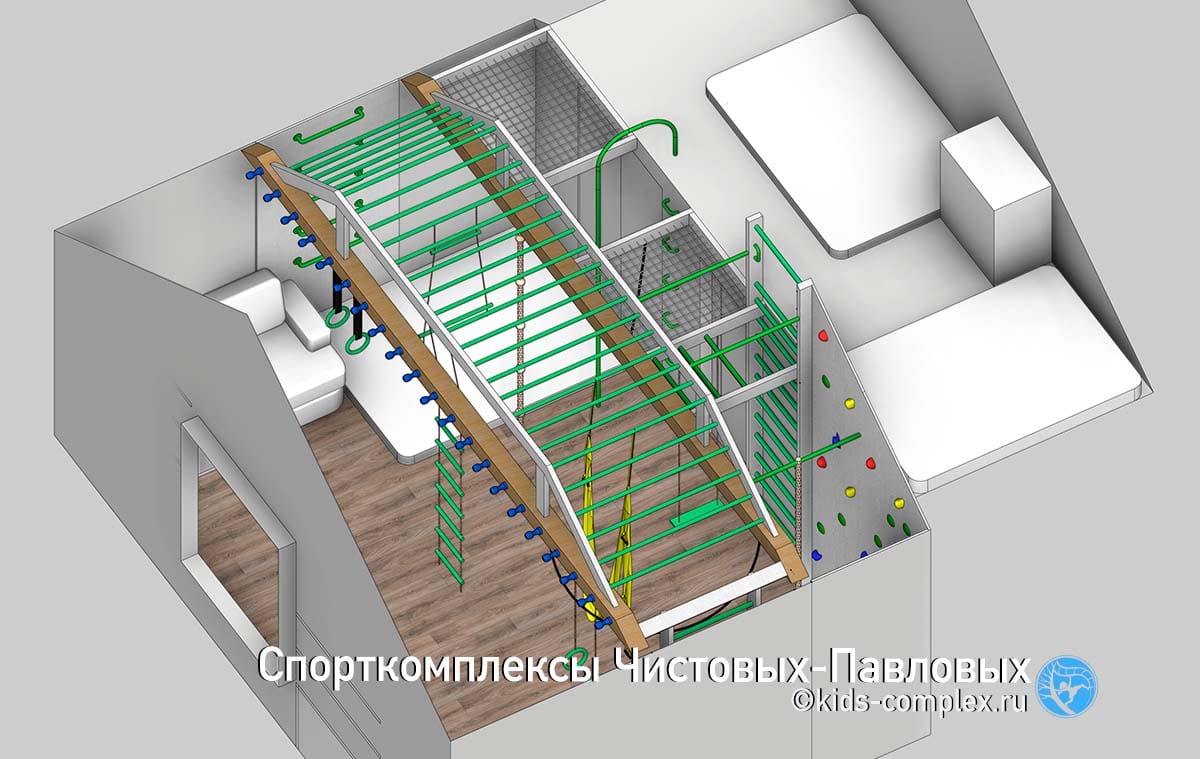

Случай 12. Воронеж. Кровать-антресоль и спортивный комплекс с двумя рукоходами в высокой двускатной мансарде

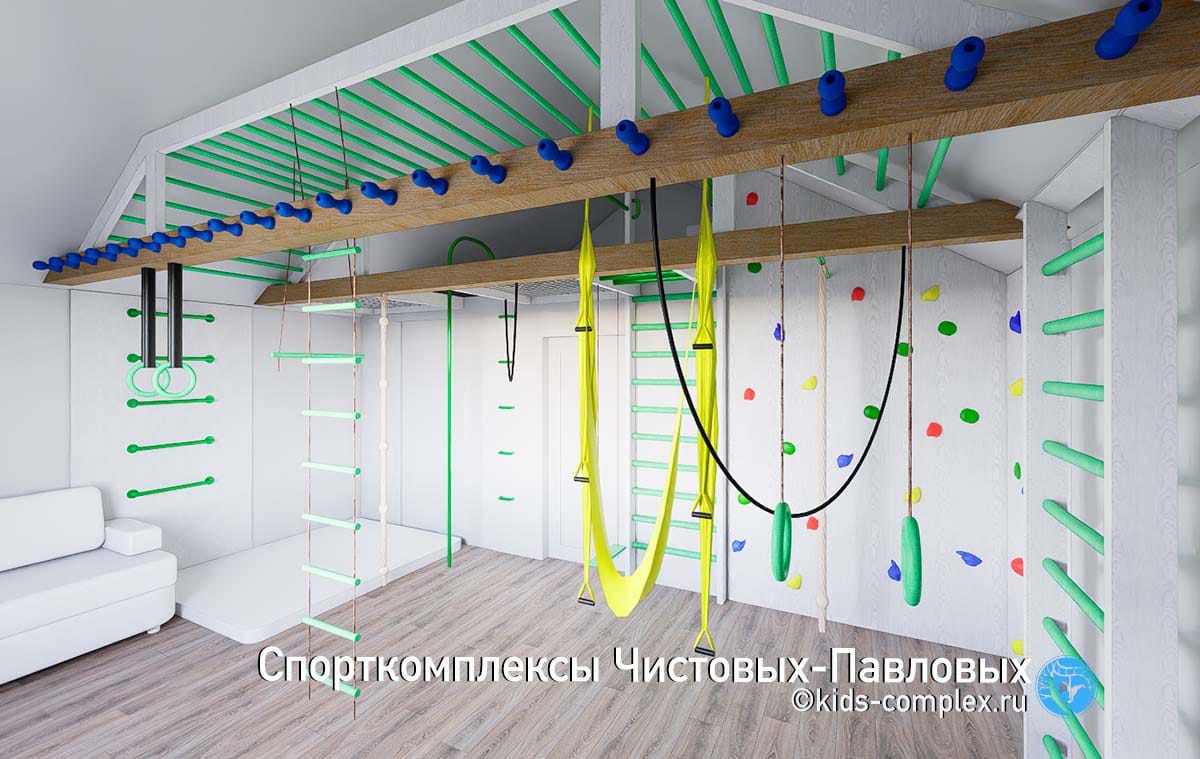

Наш обзор иллюстрирует, как многообразно может быть воплощение идеи в зависимости от размера и ориентации комнаты по отношению к двускатной кровле. Если высоты (здесь в зоне комплекса от 2700 до 4000 мм) и площади достаточно (тут комната около 30 кв.м., под комплекс - около 10 кв.м.), то все это может приобрести глобальный размах. Эта комната отведена под лазанье и отдых. Здесь - высокая лежанка-антресоль 2х2 метра, четыре рукохода (один из них под антресолью), шведская стенка, гладиаторская сеть, два больших скалодрома, низкий турник с шестом и просто шест и все возможные навесные снаряды, включая два гамака. В семье двое детей (3 года и 13 лет), но с таким же успехом могло бы быть пятеро - все бы поместились и еще бы осталось место.

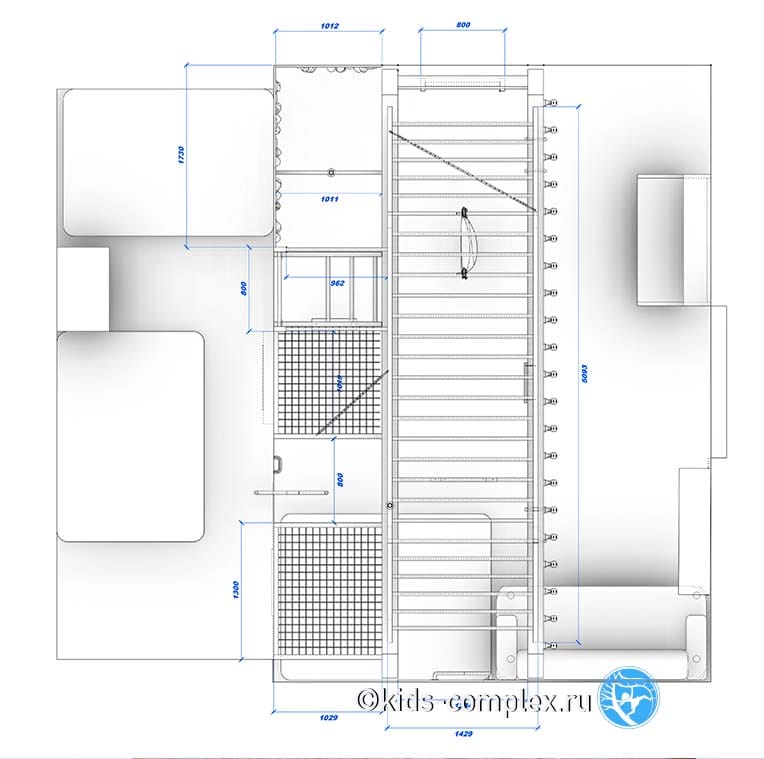

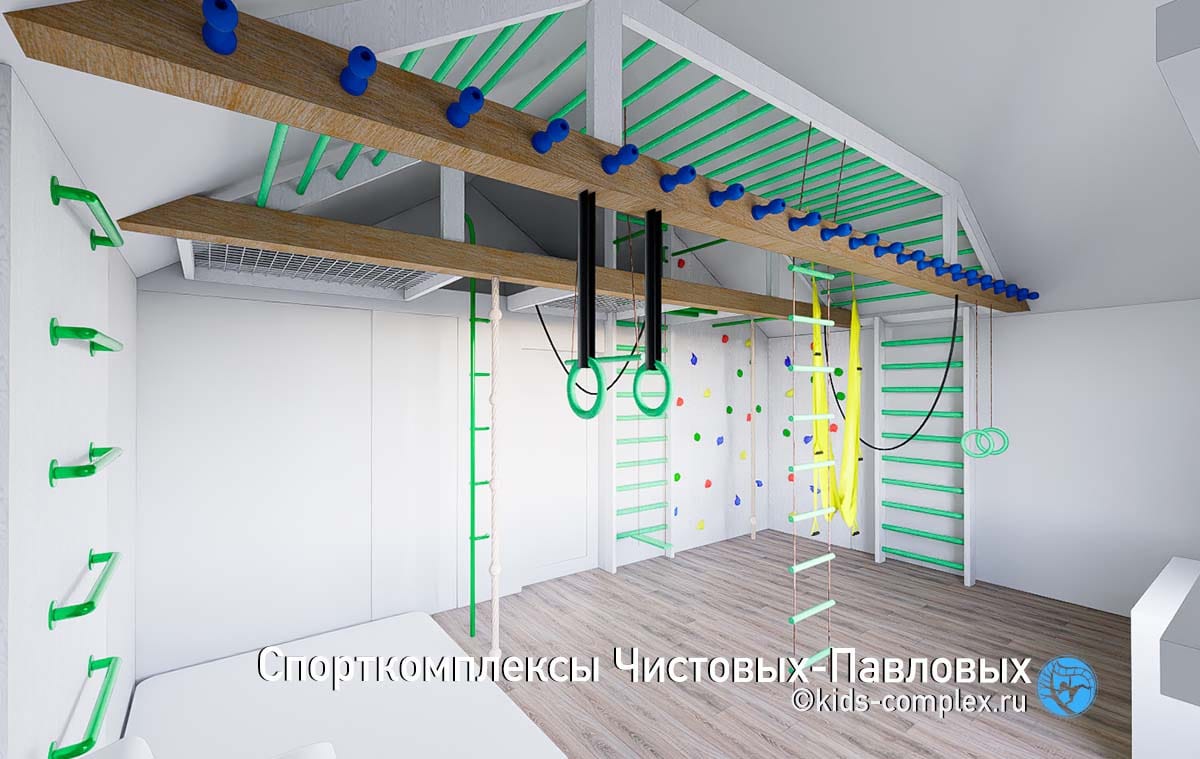

Что характерное именно для этого случая может быть полезно и для других? Решение по крепежу. Крепеж в потолок здесь (как часто в мансардах) был затруднителен, а вот стены - капитальные. Мы предложили построить весь комплекс на трех длинных балках стена-стена (4 метра). Эти балки стали основанием для рукоходов и площадки-антресоли. В мансарде нет прямого окна (только окна на скатах) и занести 4-х метровый рукоход через лестницу с поворотом было бы невозможно. А вот балки занести получилось. Поэтому и рукоходы, и площадка-антресоль были оправлены в разобранном виде и собраны по месту. Для этого ступени рукоходов были сделаны из металла (по аналогии с уличными). Это спортивно, удобно и очень компактно в сборке (не сравнится с профессиональной проклейкой деревянных ступеней, которую не удобно делать по месту).
Итого: нами изготовлен, а заказчиком самостоятельно собран по месту большой и очень функциональный комплекс. Комплекс яркий, красивый и долгоиграющий. Здесь могут заниматься (и отдыхать) и дети, и взрослые. Благодарим заказчика за прекрасную, фактически профессиональную, фотосъемку, позволяющую показать все детали этого проекта. Мы вас любим, для вас работаем и очень рады за ваших детей.
Резюме
Любите свои мансарды, любуйтесь своими мансардами, цените свои мансарды. Они задают уникальные задачи и ставят уникальные вопросы, но они же дают возможность что-то незаурядное придумать и воплотить. Именно мансарды (как и комнаты сложной геометрии) более требовательны. И если вы решили отдать мансардное помещение детям, не спешите его зашивать. Задумайтесь на начальном (черновом) этапе как освоить это помещение в его высоте и объеме. Самое плохое, что можно сделать с 4-х метровой по высоте мансардой - это зашить ее, сделав в ней обычный потолок (мы такое встречали). Даже козырек зашивать возможно не стоит, если в этой комнате будут жить дети, даже если вы ограничите высоту тем уровнем, который для вас приемлем, может потребоваться полная высота (например, для гнезда). Если вы решите придумать комплекс сами - здесь вы найдете много необычных идей. Но помните, что мало определиться с общей схемой. Все искуство проектирования таких комплексов - в перелах и лазах. Нужно отследить, чтобы с каждого снаряда, где бы он ни находился, обязательно было не менее двух переходов, а желательно - намного больше двух. И нужно отследить, чтобы высотные снаряды не были тупиковыми. Возможно вы проведете, размышляя над своим пространством, не одну бессонную ночь, как это сделали мы, создавая все эти проекты. Но многое из этого удалось на славу. Смотрите на эти схемы, изучайте детали и творите, друзья!
