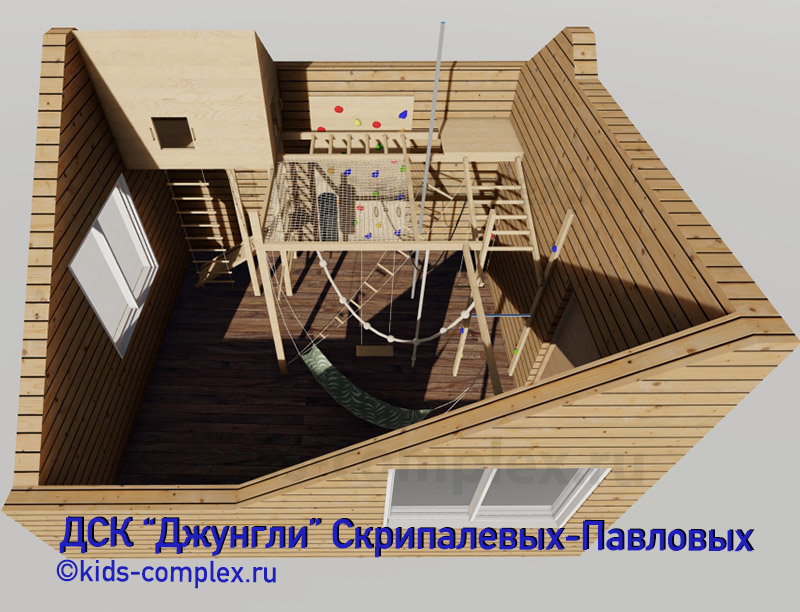

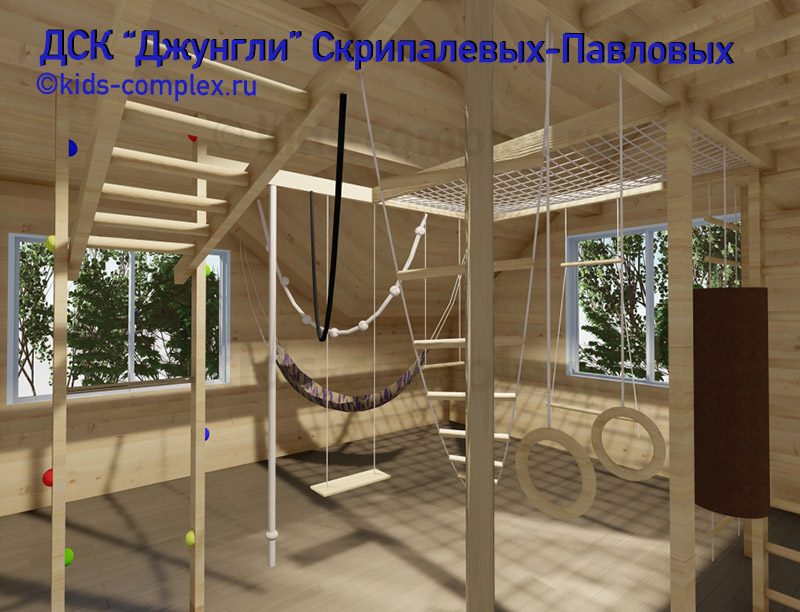

Вводные. Дано: маленький мальчик дошкольного возраста и большая мансарда в частном доме, около 23 квадратных метров, практически квадратная по основанию пола, но довольно сложная по конфигурации скатов крыши, с дверью и двумя окнами. Крыша высокая, в высокой части более 3,5 метров, в зоне комплекса - около 3 метров и выше. Спортивный комплекс занимает около половины площади мансарды, причем большую часть ее высокой части. Геометрия помещения видна на рисунке ниже.
![](https://kids-complex.ru/content/images/2020/03/Pavlovy-Skripalevy-13-010.jpg)
Конструктивные особенности спортивного комплекса Чистовых-Павловых для этого случая:

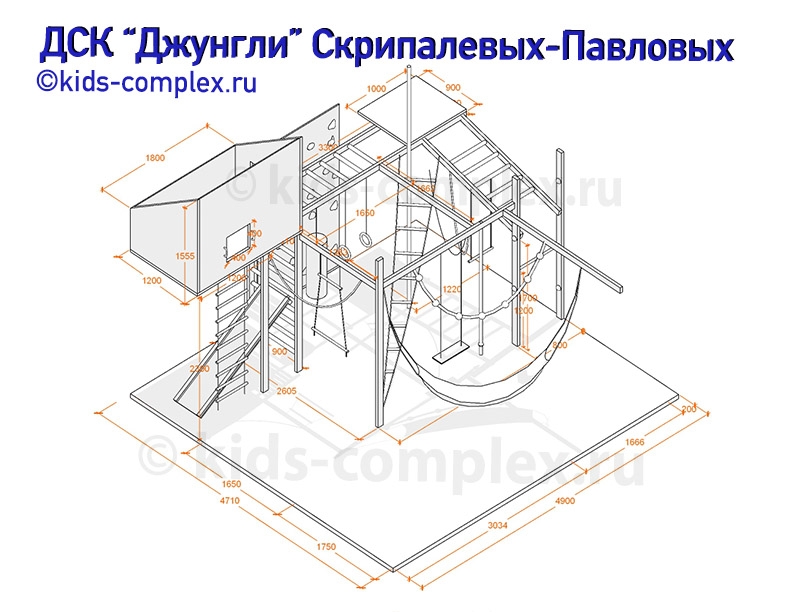

1. Габариты комплекса. Площадь "лазательной" части комплекса примерно 3 на 2,6 метра, плюс площадь домика около 2 кв. метров и выходящих за основную площадь снарядов, гамака и каната с узелками. Таким образом общая площадь комплекса около 10 квадратных метров.
![](https://kids-complex.ru/content/images/2020/12/Chistovy-Pavlovy-012-001.jpg)
![](https://kids-complex.ru/content/images/2020/12/Chistovy-Pavlovy-012-002.jpg)
![](https://kids-complex.ru/content/images/2020/12/Chistovy-Pavlovy-012-005.jpg)
![](https://kids-complex.ru/content/images/2020/12/Chistovy-Pavlovy-012-004.jpg)
2. Каркасная часть конструкции. Конструкция мансарды такова, что примерно по центру внутри помещения проходит несущая балка на высоте около 3 метров. Это замечательное место, условно разделяющее мансарду на две зоны: более высокую и более низкую, стало опорой для трех вертикальных стоек 3-х метровой высоты, расположенных между полом и этой балкой почти по середине комнаты. Две из этих стоек несут поясную перекладину на высоте около 1200 мм. Одна, стоящая в стороне, является опорной для длинной продольной и поперечной балок, формирующих практически квадратную основу комплекса. Каркас из балок установлен на уровне 2200-2300 мм, это очень хорошая высота, позволяющая сохранить интерес к лазанью надолго.
![](https://kids-complex.ru/content/images/2020/12/Chistovy-Pavlovy-012-006.jpg)

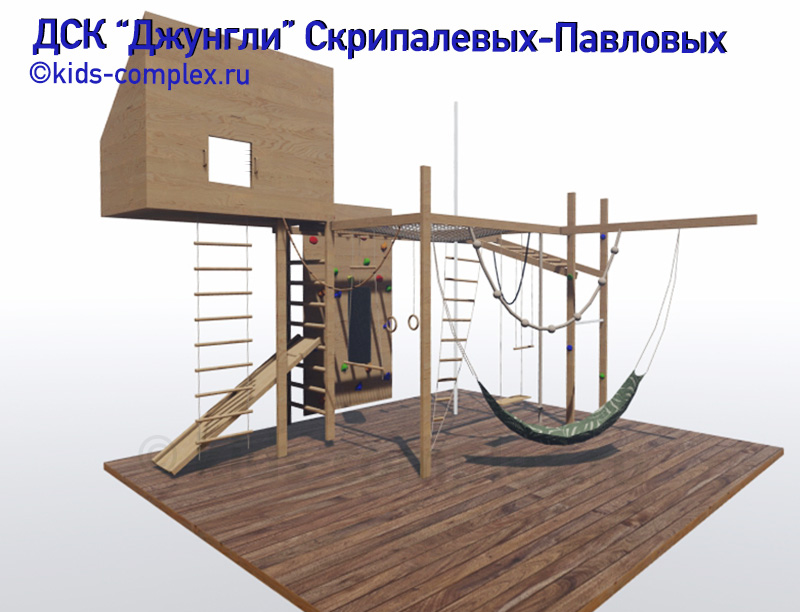

3. На длинной поперечной балке лежит каркасный домик, достроенный к стенам дома из фанеры. Низ домика находится на уровне верха балки, это 2300 мм. Домик имеет вход и окно, через которое можно как минимум заглядывать в него снаружи, поскольку к окну ведет веревочная лесенка, а сбоку у окна есть ручки. Вход в домик больше окна, он имеет размер 600 на 600 мм, расположен точно над шведской стенкой, тоже имеет ручки, упрощающие лаз. Это путь в домик для ребенка, но он доступен и для взрослого, если взрослому придется туда подняться. Размеры домика по основанию 1800 на 1200 мм. По высоте - от 1550 до 1100 мм (домик понижается вместе со скатом крыши). Домик может использоваться даже для сна, если оснастить его матрасиком. И для игр, само собой, разумеется.
![](https://kids-complex.ru/content/images/2020/12/Chistovy-Pavlovy-012-002-1.jpg)

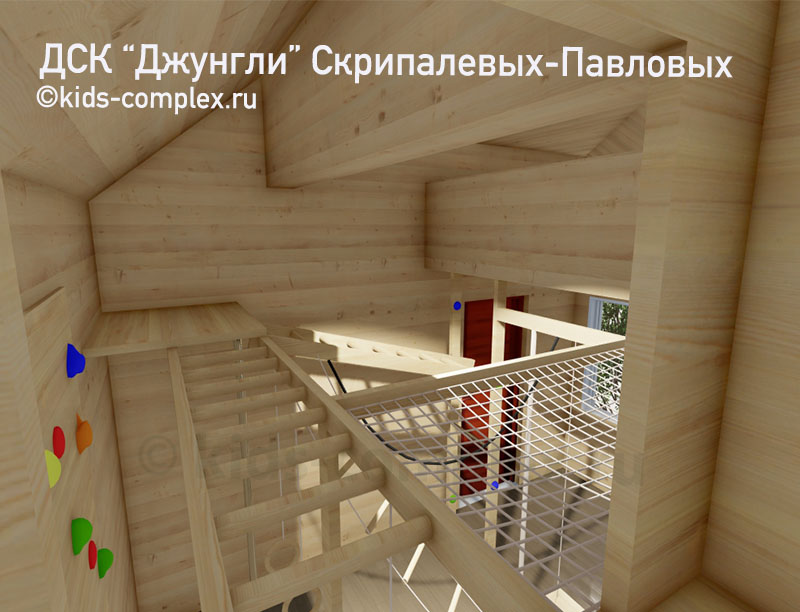

4. От домика в угол в высокой части мансарды идет узкий горизонтальный рукоход, заканчивающийся площадкой, на которую можно вылезти. Рукоход специально сделан узким (600 мм), чтобы сохранить лаз между рукоходом и стеной (300 мм), через который можно пользоваться скалодромом и даже подниматься по скалодрому выше уровня рукохода и ползать по нему сверху. Этот трюк вполне доступен для ребенка 6 и более лет.
![](https://kids-complex.ru/content/images/2020/12/Chistovy-Pavlovy-012-007.jpg)
5. Перпендикулярно высокому горизонтальному рукохода, от площадки к стойкам с перекладиной, идет наклонный рукоход, понижающийся с высоты 2200-2300 до высоты 1600-1700 мм (по нижней и верхней планке соответственно). По этому рукоходу, соскользнув на него с площадки, можно добраться до стоек с поясной металлической перекладиной.

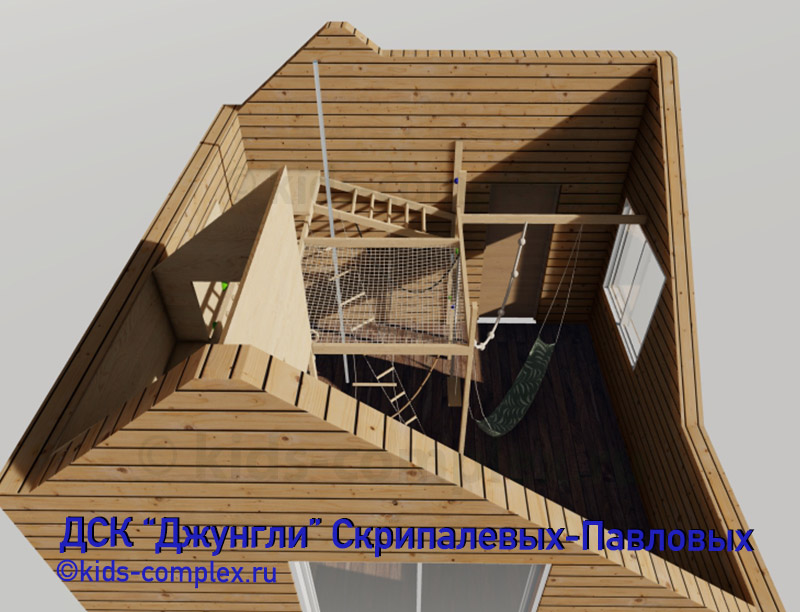

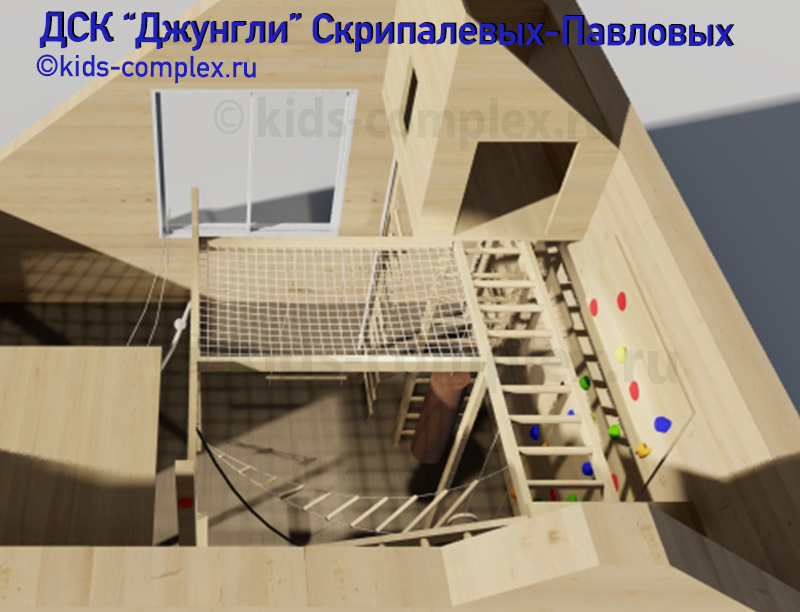

6. Горизонтальный рукоход, длинные поперечная и продольная балка, а также короткая поперечная балка образуют пространство для сети-гнезда. Эти же балки являются главной основной для веревочных "джунглей" - собственно навесных снарядов, переходы между которыми составляют основу комплексов Чистовых-Павловых. Гнездо очень большое, 1960 на 1650 мм, гнездо сопоставимых размеров мы обычно размещаем в дачном комплексе, в подобном гнезде могут с комфортом расположиться даже двое взрослых, не говоря уже о нескольких маленьких детях. Комплекс по своим масштабам, конечно, подходит для большой многодетной семьи. Так что пожелаем, что бы наш мальчик приводил сюда веселую ораву ребятишек.
![](https://kids-complex.ru/content/images/2020/12/Chistovy-Pavlovy-012-008.jpg)

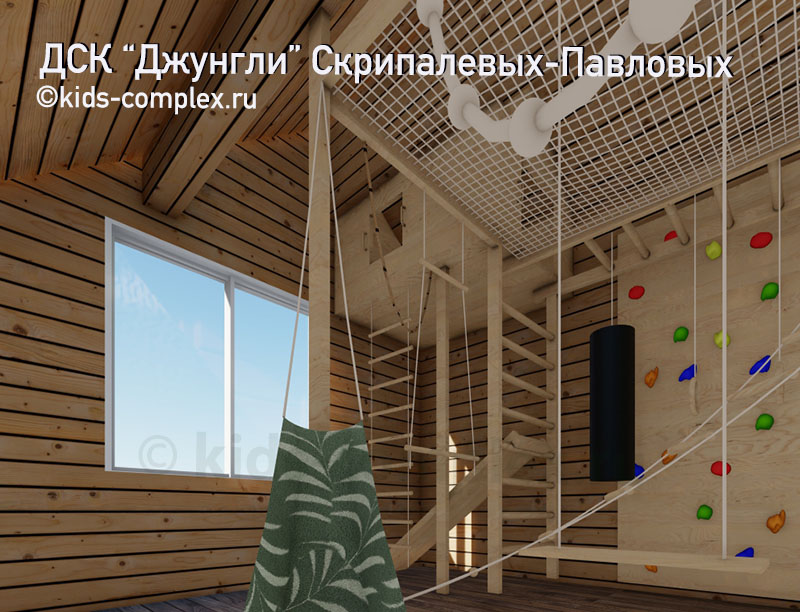

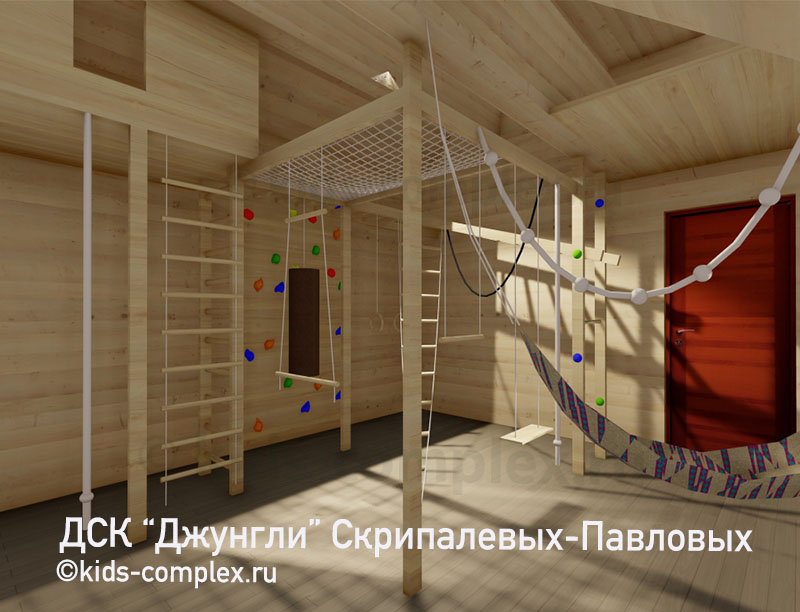

7. Из подвесных снарядов тут есть абсолютно все. Две лесенки - матросская и Скрипалева. Две трапеции - обычная одинарная и двойная трапеция Павлова. Качель, две лианы, два каната - обычный толстый канат 40 мм и канат с узелками, повешенный петлей, чтобы висеть и раскачиваться. Конечно же, кольца. И, поскольку место позволяет, есть и гамак, и боксерский мешок. Зацепы предусмотрены не только на скалодроме, но и на вертикальных стойках, чтобы добавить фунциональности некоторым переходам. Мало того, в комплекс встроен шест от потолка до пола, который находится рядом с точкой пересечения рукоходов - между гнездом и площадкой. С этого шеста можно тоже будет попадать наверх.
![](https://kids-complex.ru/content/images/2020/12/Chistovy-Pavlovy-012-009.jpg)
Есть даже горка, съемная приставная к шведской стенке, на которой тоже любят лазить и играть не только малыши, но и подросшие дети. Раздолье, да и только! Вот бы нам так полазить, когда мы были детьми. Именно эту идею - реализации детской мечты - мы и пытаемся всегда держать в своем сознании, разрабатывая такие комплексы и помогая родителям мечты воплощать.
![](https://kids-complex.ru/content/images/2020/12/Chistovy-Pavlovy-012-010.jpg)
