Правило зазора. Почему спортивный комплекс нельзя строить у стены

Запрос, который мы слышим часто

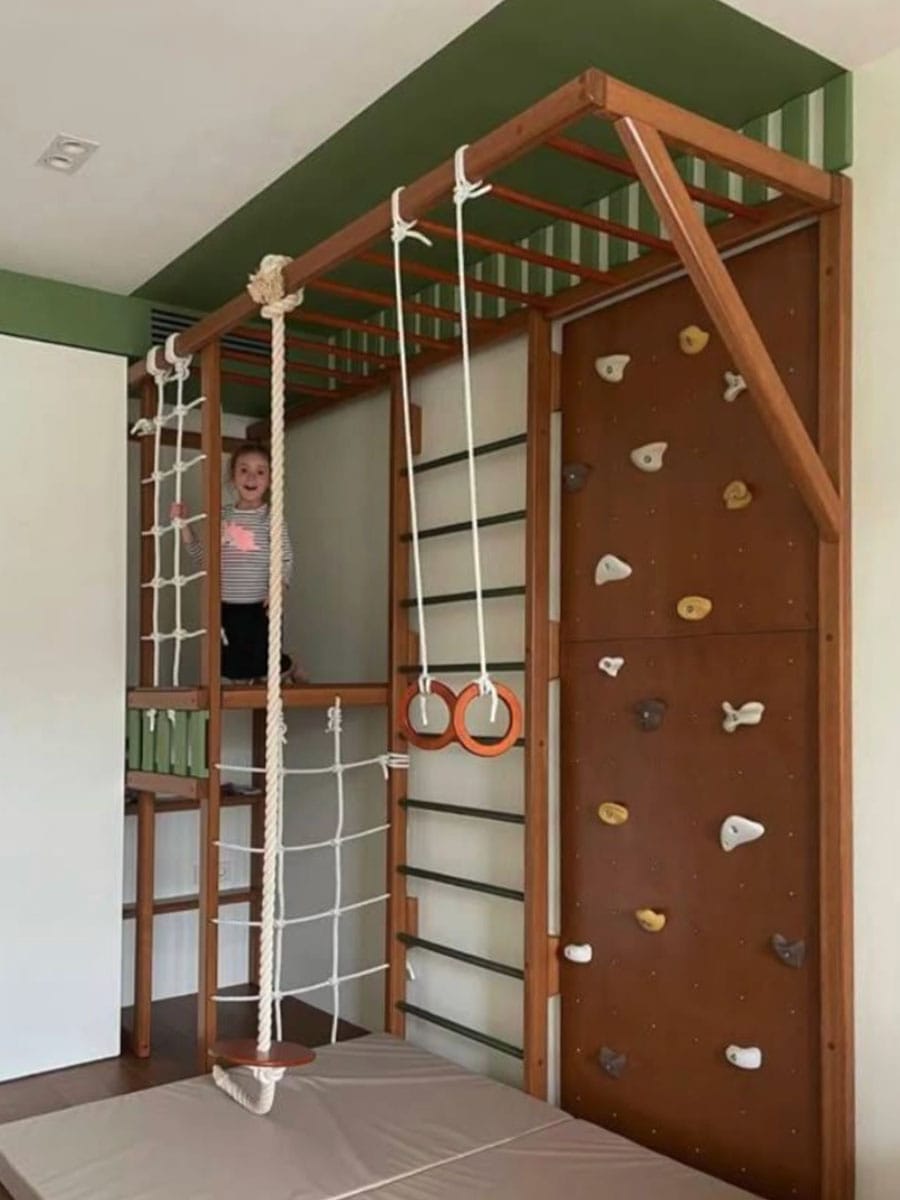

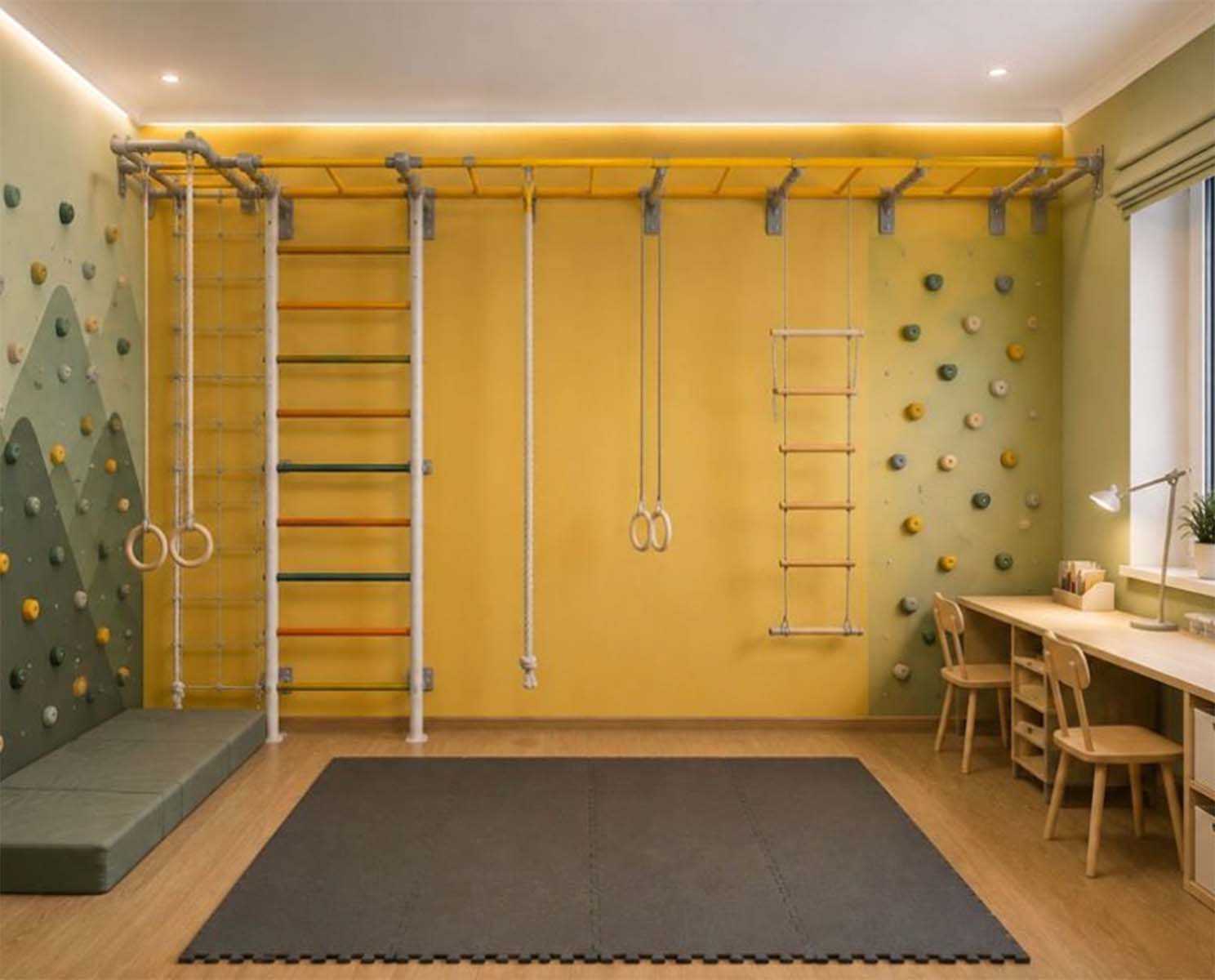

"Вот вам свободная стена (свободный угол), здесь будет спортивный комплекс". Это стереотип и место его возникновения — школьный спортивный зал старого образца с рядами унылых спортивных стенок вдоль одной из стен. Стереотип усилен и предложениями маркетплейсов, где много лотов, на которых на шведскую стенку навешен турник, а на него - кучно висящие вниз обвесы. И предложением сайтов с 3D моделями для дизайнеров, где от кровати вдоль стены в никуда уходит скалодром и рукоход и в углу висит бессмысленная и неживая качель-кокон.

Правило зазора. Снаряд занимает не своё место, а весь объём своего размаха

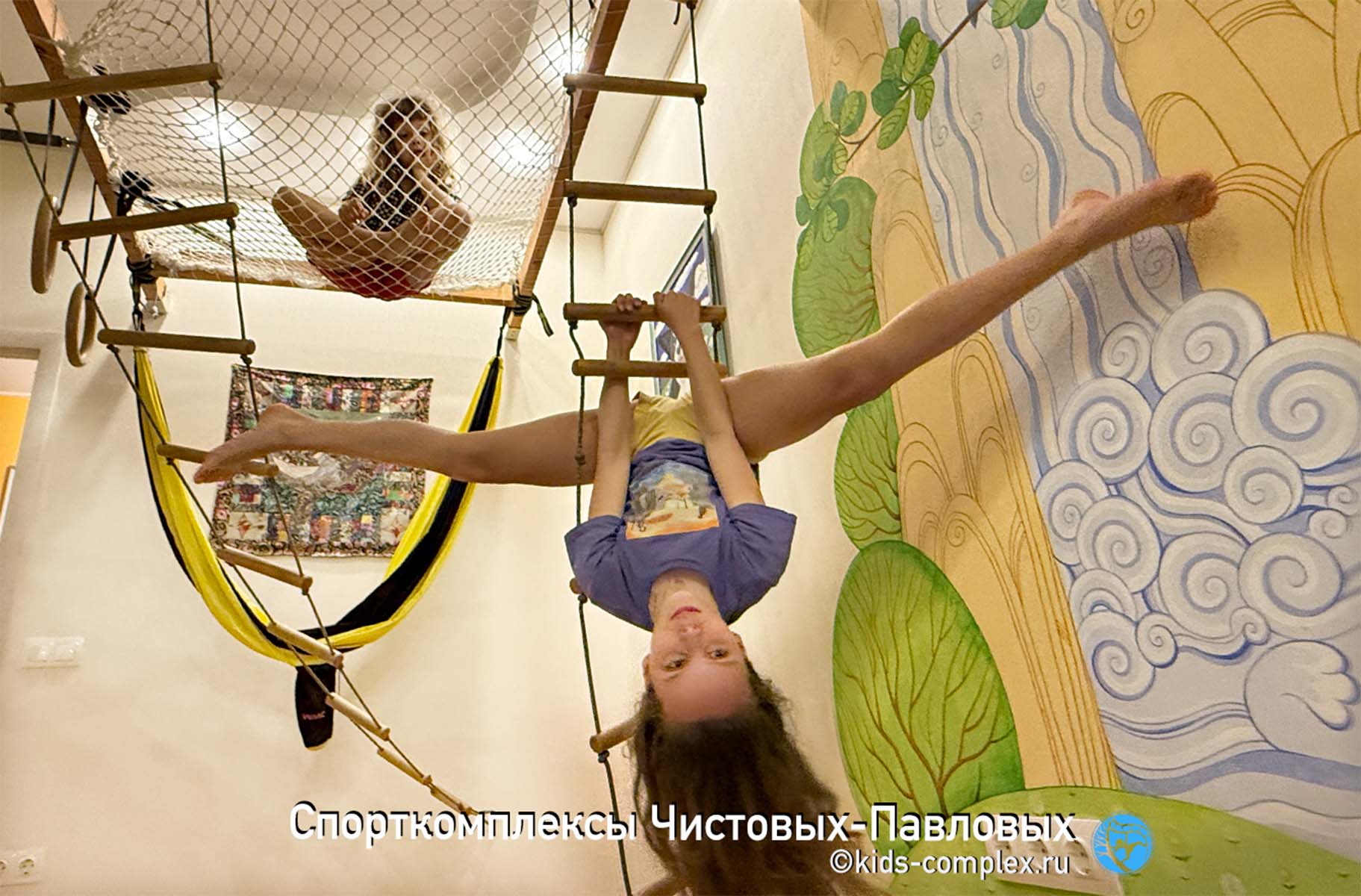

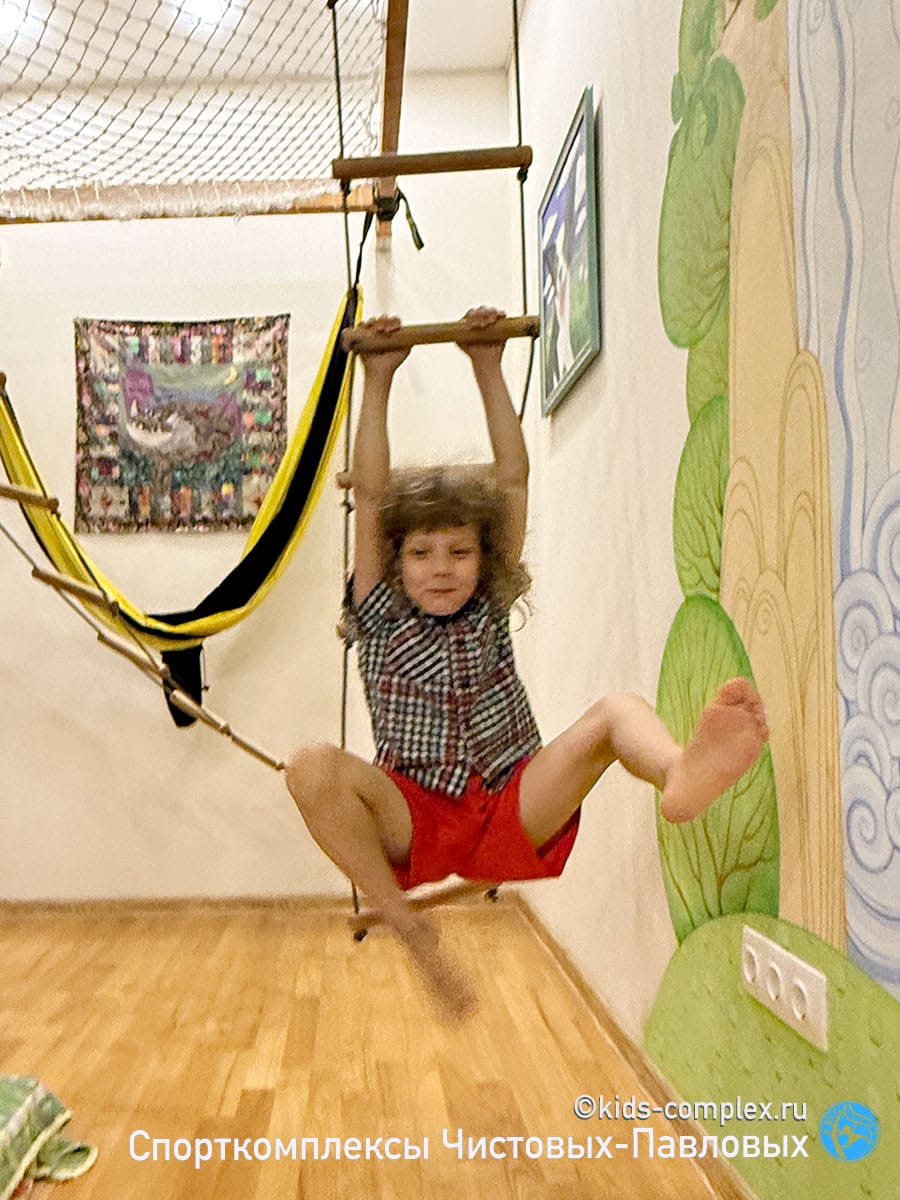

На чертеже подвесной снаряд — это точка (или линия между точками подвеса). В жизни это не точка, это коридор или диапазон. Когда мы говорим, что матросская лесенка раскачивается до полутора метров вперёд и столько же назад, это не запас на всякий случай. Это габарит работающего снаряда, такой же его размер, как длина верёвки. Дисковая качель и качель-кокон работают на все триста шестьдесят градусов — то есть занимают круг радиусом в длину подвеса. В этом кругу нужно очень осторожно располагать что-либо еще (туда может зайти мягкий канат или лиана, но с твердой матросской лестницей возникнет жёсткое столкновение).

Отсюда правило зазора, от которого мы не отступаем: между балкой рукохода и ближайшей стеной, окном или мебелью по линии подвеса должно быть не меньше полутора метров, а лучше два. Навешивая снаряды и соблюдая правило зазора нужно учитывать направление, в котором будет раскачиваться снаряд. И то же самое между двумя соседними параллельными рукоходами в больших комплексах. Иначе вешать между ними будет нечего.

Что физически происходит

Снаряд занимает не точку, а объём своего размаха. Полтора метра в каждую сторону — это не запас, это габарит работающего снаряда.

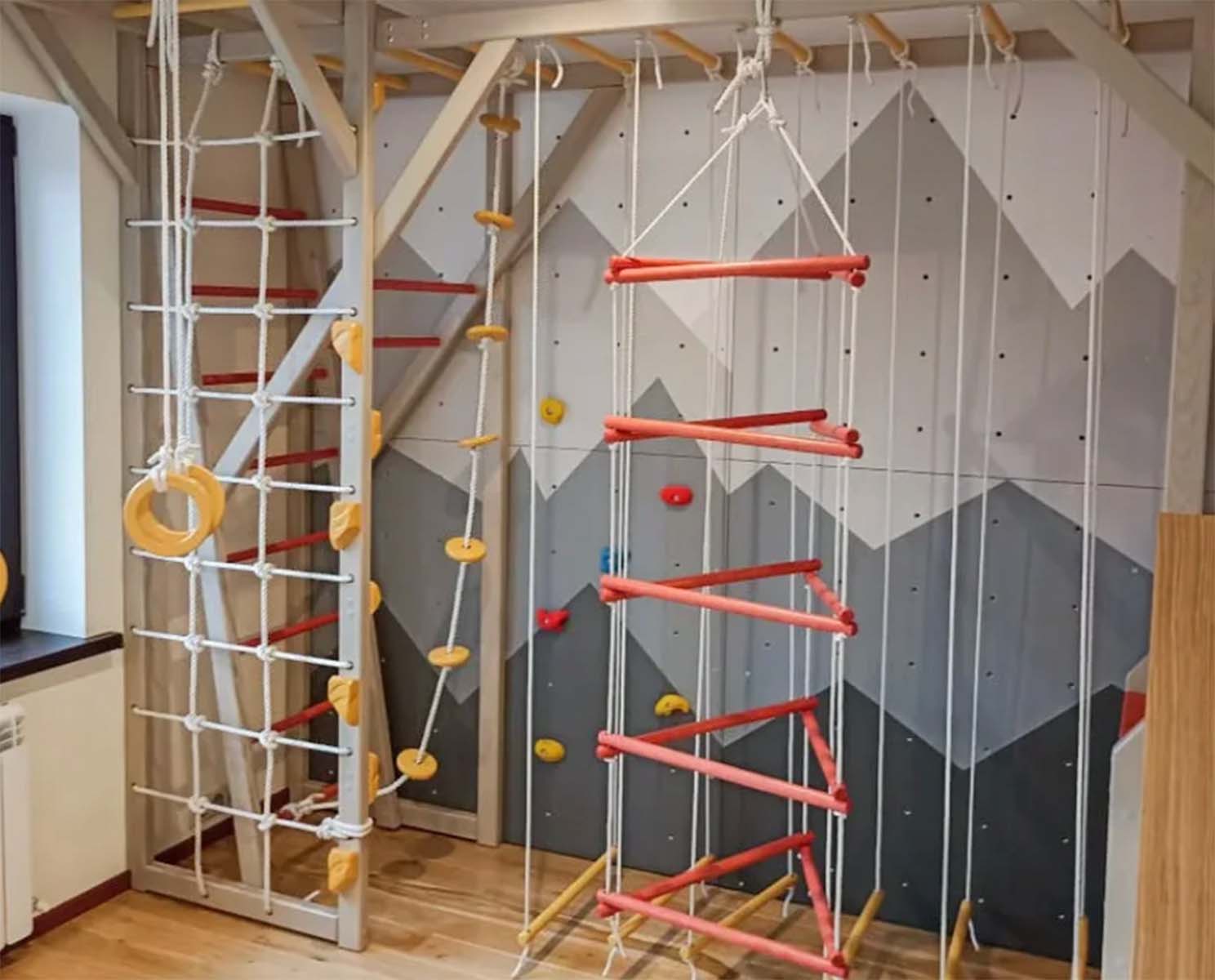

Снаряды делятся на два типа по геометрии свободного места. Одним нужен свободный коридор — полтора метра вперёд и столько же назад, то есть три метра вдоль одной оси. Другим нужен цилиндр — круг вокруг точки подвеса. Трапеция, матросская лестница, кольца работают в плоскости. Качель-мешок, дисковая качель, канат с петлёй и лестница-призма работают на все стороны. Йога-гамак может работать и направлено, и во все стороны в зависимости от того, какие ему предоставлены возможности и он является наиболее разнообразным и функциональным из всех снарядов в случае, если ему дали свободу.

Для уличного оборудования общего пользования зоны размаха нормированы. ГОСТ Р 52167 задаёт свободную зону приземления качелей: для сиденья длиной до 500 мм её ширина — не менее 1750 мм, а для качелей с одной точкой крепления это круг. То есть норматив различает те же два типа геометрии, что и мы, и требует даже больше, чем требуем мы.

Что именно теряется

Что именно сломается, если нарушить правило зазора? Не «станет менее удобно». Теряется ведущая и критичная группа движений — раскачивание. Остальные любимые детьми движения зажимаются и теряют в функциональности. В отдельной статье мы показали, что детям нравятся как минимум семь разных типов движений: висеть, прыгать, крутиться, качаться, кататься, балансировать и лазить. Соберите снаряды в кучу на квадратном метре — останутся балансировка, висы и в редуцированном виде лазанье (протянул руку и перешёл на смежный снаряд, без перелётов и интриг, без задачи на вырост). Вывесите снаряды вдоль стены в линию — добавятся прыжки и вращение (настолько, насколько пустила стена, потому что вращение имеет радиус для размаха рук и ног в доступном объеме), если в этой линии поместилась горка — с горем пополам вы получите катание. Раскачивания не будет вообще. Либо это будет один снаряд вдоль рукохода (если не помешать ему другими) и это не будет системой и не будет иметь объема.

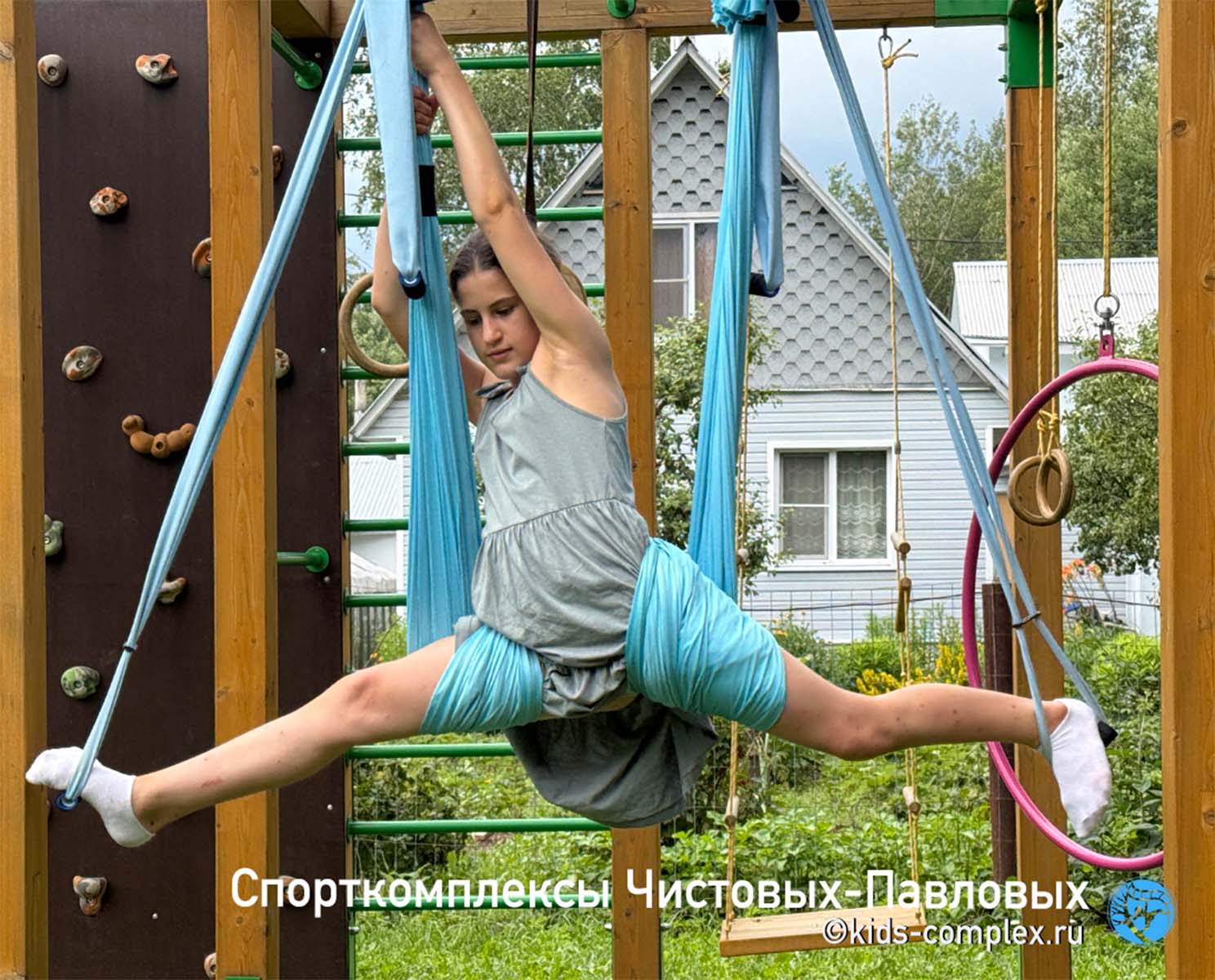

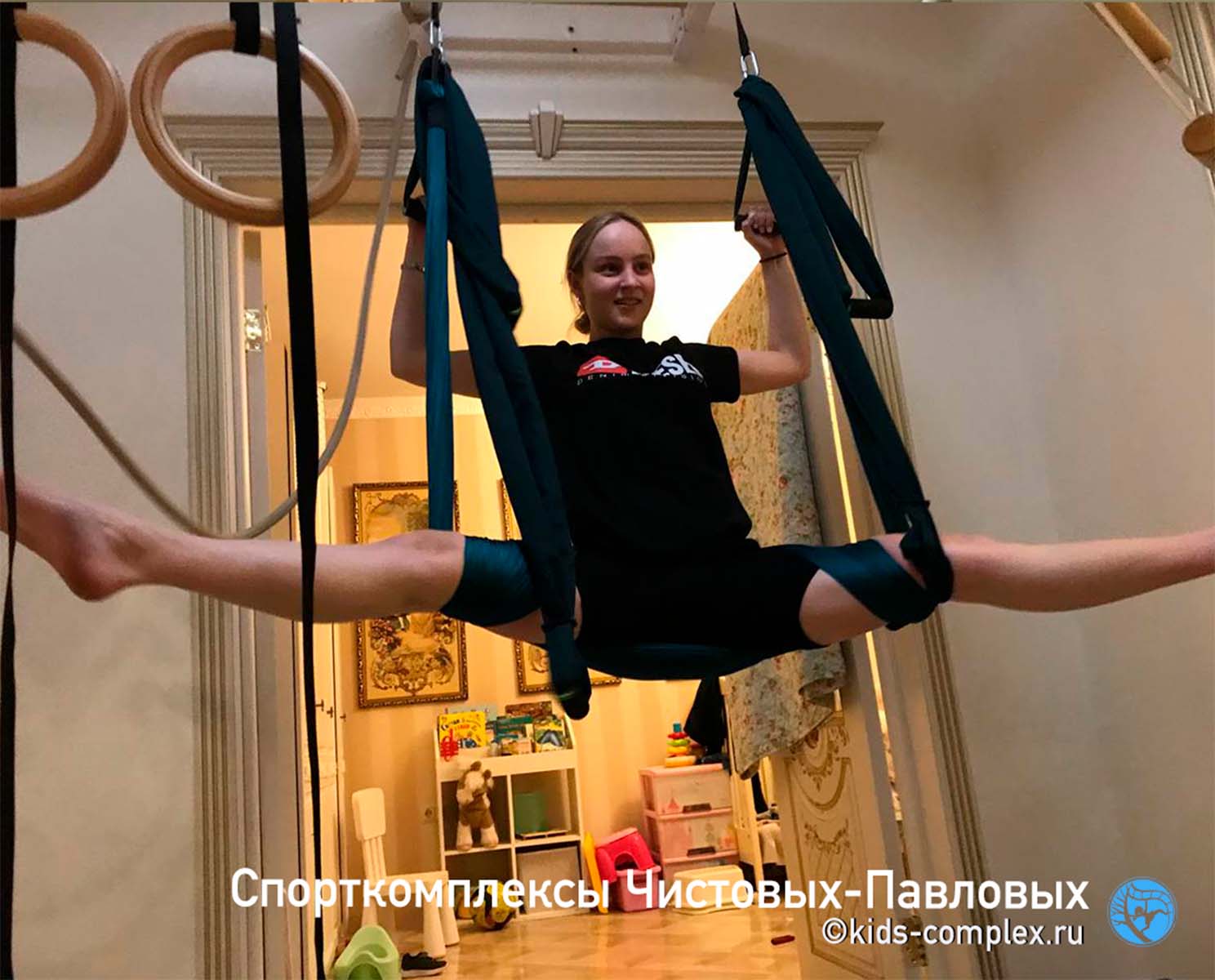

При этом по функциональности снарядов нужно, чтобы в домашнем комплексе на полной амплитуде работали хотя бы три из них (критический минимум — два). Многие снаряды просто теряют смысл, так как раскачивание — их ведущая функция и даже висы и перелазы на них динамичны (сочетаются с полётом). Одинарная и двойная трапеция, йога-гамак, качель-досточка, качель-кокон, качель-мяч, матросская лесенка — в их числе.

Выпадает при этом ровно та группа, которая работает дважды. Раскачивание даёт скорость и размах — это про подвижность. И оно же даёт укачивание, то есть способ успокоиться самому, — это про саморегуляцию, важную не только нейротипичным детям, но и детям с особенностями. Из семи движений только раскачивание обслуживает обе эти задачи сразу, помогает как активировать нервную систему, так и успокаивать. Так что комплекс у стены получается формально полным и функционально пустым. В нём есть всё, кроме единственного движения, которое и разгоняет, и успокаивает.

Почему ошибку не видно и почему её повторяют

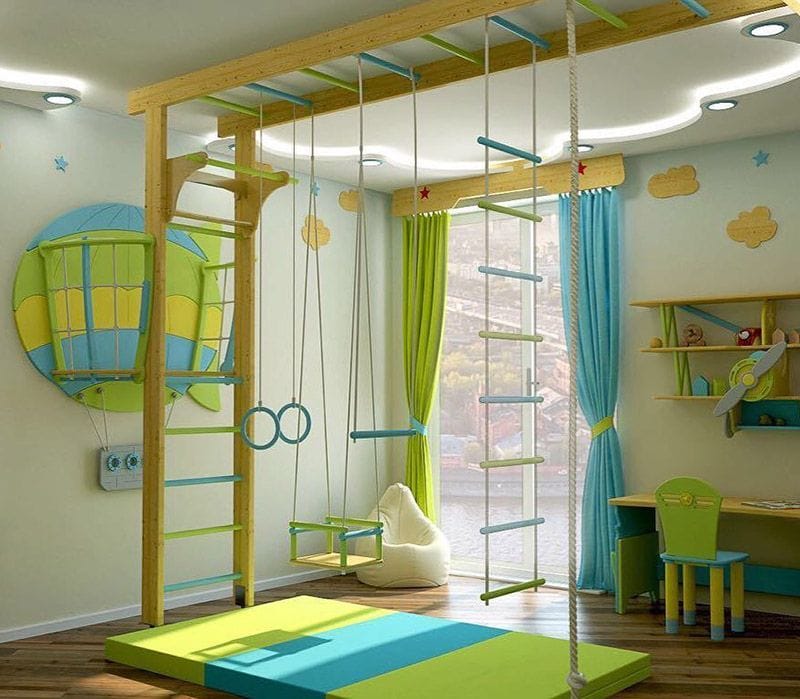

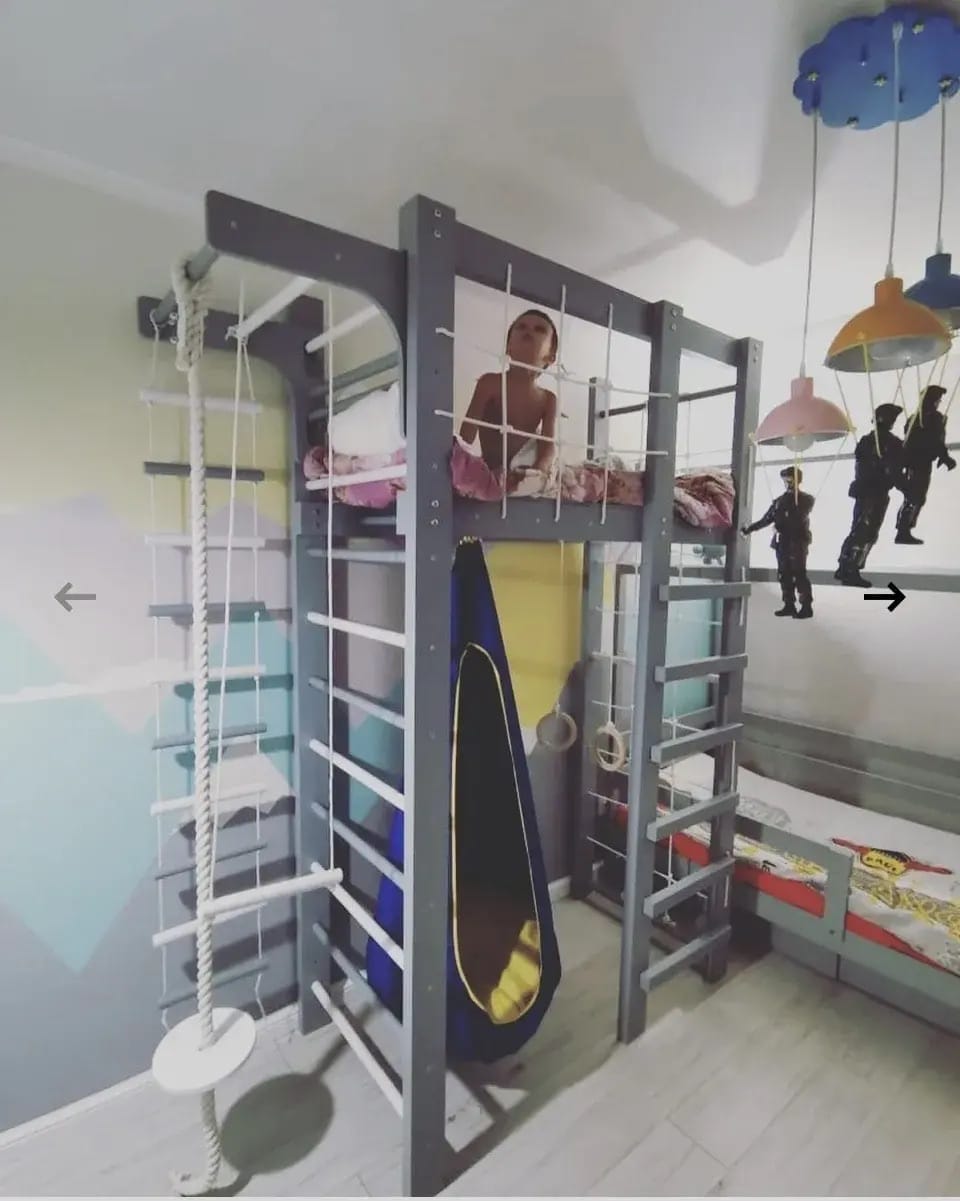

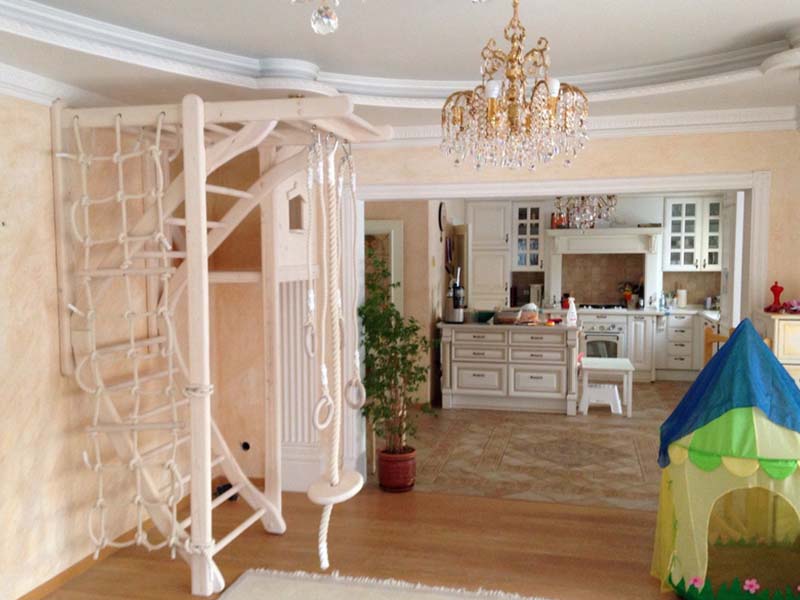

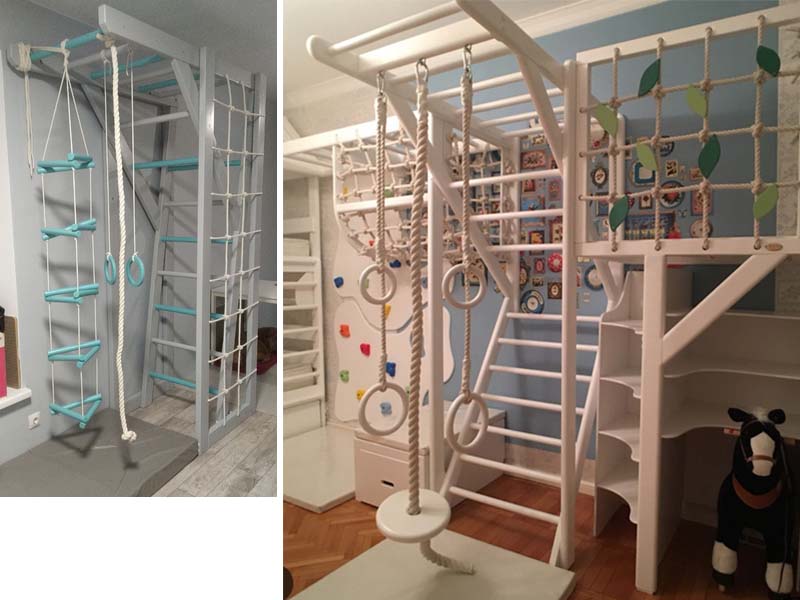

Каталог показывает снаряды в статике. План показывает проекцию. Снаряд живёт в объёме. На бумаге рукоход, придвинутый к стене, выглядит аккуратнее: комната свободнее, линии чище, ничего не торчит посередине. Дизайнер смотрит на план и видит порядок. Ребёнок приходит в комнату и обнаруживает, что качель (кольца, лесенка, трапеция) бьётся о стену или о другие снаряды.

Почему другие производители так не делают? Мы предполагаем, что они просто не хотят каждый раз объяснять родителям, почему стереотип "стена под спортивный комплекс" не лучший для ребёнка. Ведь возможно, что родители росли в тех местах, где не было ничего лучшего. Снаряд, который не качается, продаётся ровно так же, как тот, который качается. В каталоге они выглядят одинаково, на фотографии тоже. Разницу видно спустя время, когда ребёнок просто перестаёт лазить, и никто не связывает одно с другим (думают, что просто надоело). Требование заказчика придвинуть к стене — самое частое, какое бывает. Согласиться проще, чем спорить. Мы спорим, потому что ценим репутацию — через полгода мы никуда не денемся. И потому, что считаем, что действуем в интересах ребёнка.

Что об этом говорят нормативы

Мы не первые, кто задумался о зазоре. Просто до домашнего оборудования эта мысль дошла в очень общем виде. В европейской нормативной базе есть понятие свободного пространства — это «пространство в, на или вокруг снаряда, которое может занимать пользователь, совершающий вынужденное движение, вызванное использованием оборудования: качание, скольжение, раскачивание, вращение». Пространство падения в это определение не входит. Дальше начинаются различия.

Для площадок общего пользования (серия EN 1176, у нас — ГОСТ Р ЕН 1176 и ГОСТ Р 52167 на качели) правило компоновки сформулировано чётко: зоны падения соседних снарядов пересекаться могут, а свободные пространства — нет. Ни друг с другом, ни с чужой зоной падения. Отраслевые руководства по применению стандарта дают рабочие величины: 2500 мм от сиденья качелей до любого статичного снаряда — причём надо мерить от сиденья, а не от рамы, — и 1500 мм между двумя качелями. Российский ГОСТ на качели задаёт ширину зоны приземления не менее 1750 мм, а для качелей с одной точкой крепления эта зона имеет форму круга. Обратите внимание, норматив тоже делит снаряды на коридор и круг. Мы пришли к этому делению из практики наблюдения за детьми. Сошлось.

Для оборудования индивидуального использования на момент написания этой статьи существует один документ — EN 71-8 «Игрушки для активного отдыха для домашнего использования». Он про садовые качели, горки и лазалки. И в нём есть строчка, имеющая отношение к нашему правилу зазора: производитель обязан рекомендовать устанавливать снаряд не ближе двух метров от любой конструкции или препятствия — забора, гаража, дома, нависающих веток, бельевых верёвок, проводов. Два метра. То самое «полтора минимум, а лучше два», к которому мы пришли, проектируя реальные комплексы в реальных квартирах.

Это оптимум нашего рабочего диапазона. Мы используем амплитуды меньше (1,5 метра), соотнося их с высотой подвеса, ростом ребёнка и площадью детских комнат. Но всегда, когда можно, для самого амплитудного из снарядов мы закладываем оптимум - 2 метра. Цифра совпала.

Уточним. У норматива одно число на всё сразу. Он не различает трапецию и кольца, не знает разницы между качелью-коконом и верёвочной лестницей-призмой, и ничего не говорит о том, что происходит, когда два рукохода висят перпендикулярно друг другу или параллельно в двух метрах друг от друга (мы отработали типовые положения рукоходов в отдельной статье). Норматив написан для отдельно стоящего снаряда посреди лужайки. Норматива на домашний спортивный комплекс не существует ни в России, ни в Европе. EN 71-8 — это стандарт на игрушку, а не на комплекс. Он не рассматривает снаряды, соединённые в систему, не рассматривает переходы между ними и не рассматривает помещение как ограничение. Поэтому сослаться на него в споре с заказчиком можно, а рассчитать по нему детскую — нельзя. Наша таблица — это те же два метра, разложенные по снарядам, которые работают в системе, имея переходы между собой. Мы отработали её на практике. И мы готовы их развивать.

Отдельно — дизайнерам. Часто комплекс в детскую вписывает не тренер и не конструктор, а дизайнер интерьера. Именно на его плане снаряд оказывается в нише, у окна или впритык к шкафу — потому что так красивее и потому что иначе не помещается кровать. Мы не в претензии: выбор между жилыми зонами действительно приходится делать, иногда — искать компромисс. Просьба другая. Прочитайте EN 71-8, раздел 5.2. Это одна страница. Посмотрите, как в EN 1176 устроены свободное пространство и зона падения, — это ещё две. После этого зазор перестаёт быть капризом поставщика и становится тем, чем он является: габаритом снаряда. Рукоход, который может быть точкой подвеса других снарядов, занимает не 800 мм вдоль стены, а 3 метра длины (между стенами) с отрывом в 1,5-2 метра от стены. И отсюда мы приходим к оптимуму спортивной зоны в детской - 6 кв.м. или 7 кв.м., если туда же еще вписана и кровать. Это надо закладывать на этапе планировки, а не обнаруживать в момент, когда детская сделана и родители пришли купить ребёнку спортивный снаряд.

Дизайнер, который знает про свободное пространство, экономит заказчику переделку. Мы такие проекты видим и очень их любим.

А если места действительно нет

Бывает и так. Тогда мы не уговариваем, а ищем. Самые маленькие комнаты иногда бывают самыми сложными, ведь там дело решают сантиметры и готовность родителей что-то изменить. Что обычно помогает:

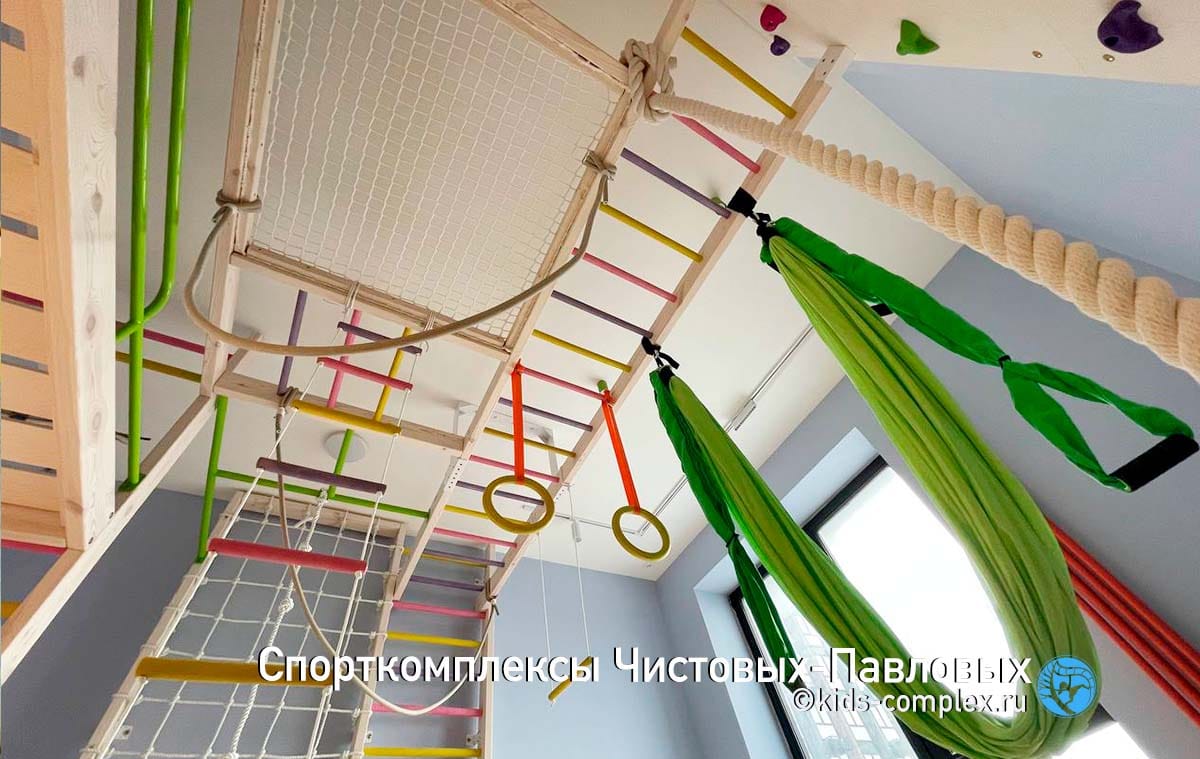

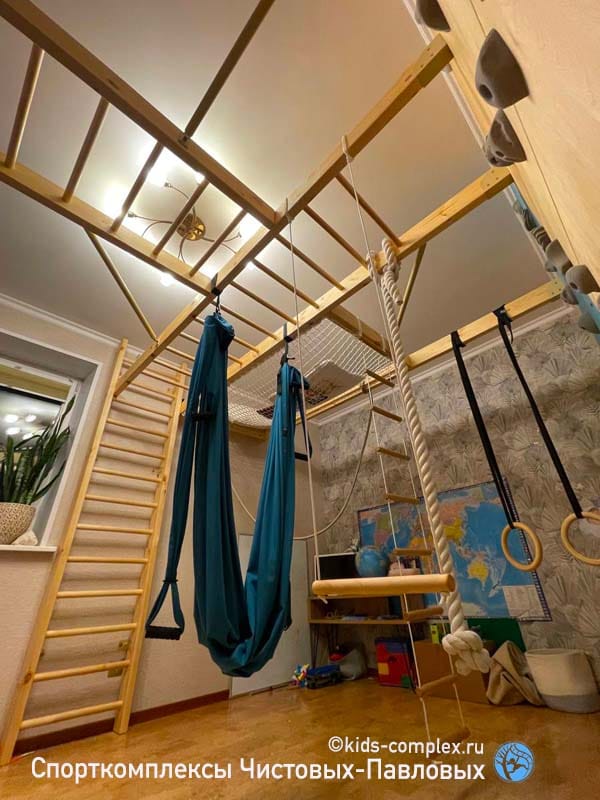

• Выносим рукоход из зоны комплекса. В маленькой комнате его можно провести над кроватью или над столом — то есть над тем, что и так занято, — и привести к стене, у которой останется полный рост. Комплекс сжимается, но участок с полной амплитудой сохраняется. Маленькие комнаты вообще оказались кладезем нестандартных решений: там приходится думать, и часто выходит интереснее, чем в просторных.

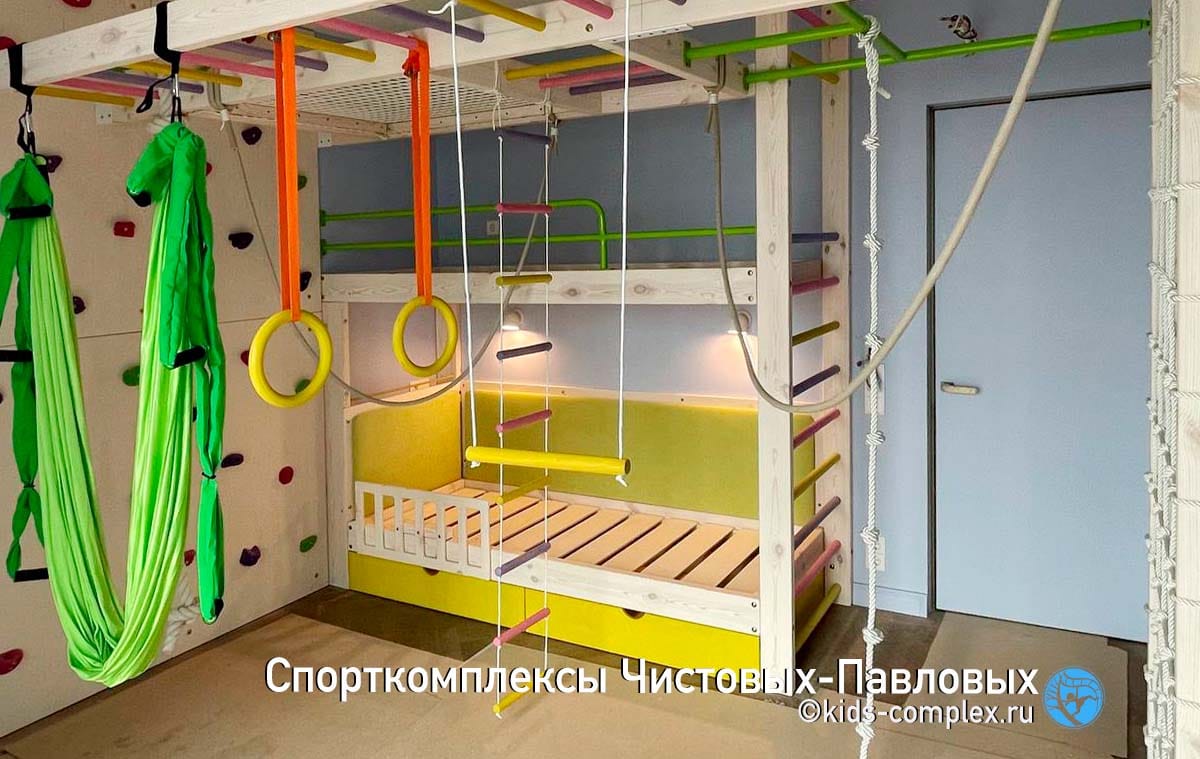

• Пересобираем спальное место. Кровать почти всегда можно встроить в комплекс или подвинуть так, что освободится нужный метр. Иногда —убрать кровать и вместо нее использовать для сна матрас на полу (это странное решение повсеместно принято в Юго-Восточной Азии, а в Европе - в подходах Монтессори). О стыковке кроваток со спортивным комплексом и о видах кроватей в детской комнате у нас есть подробные статьи.

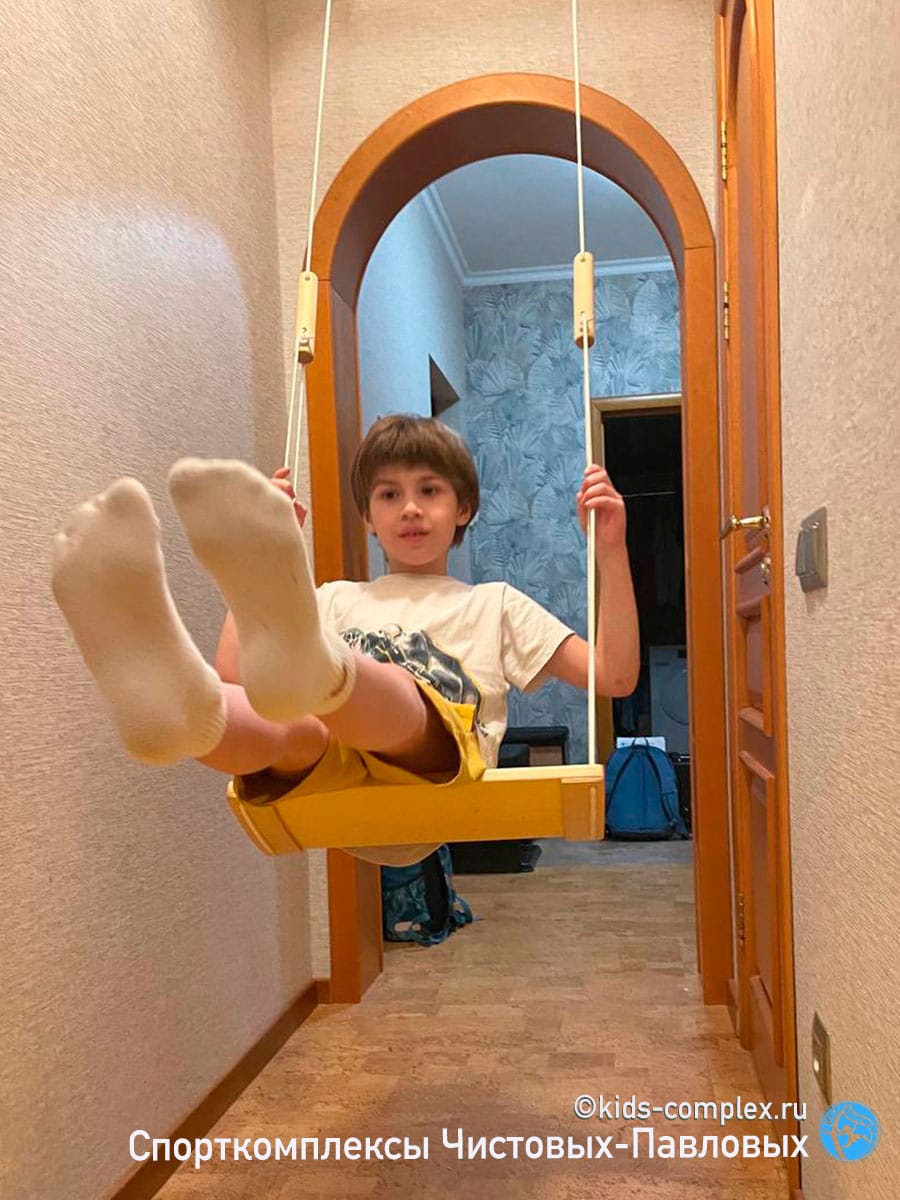

• Уходим из детской. Кусок гостиной, проходной холл, коридор. Коридор мы любим: там часто есть длина, которой нет в комнатах, и проёмы, дающие новые возможности.

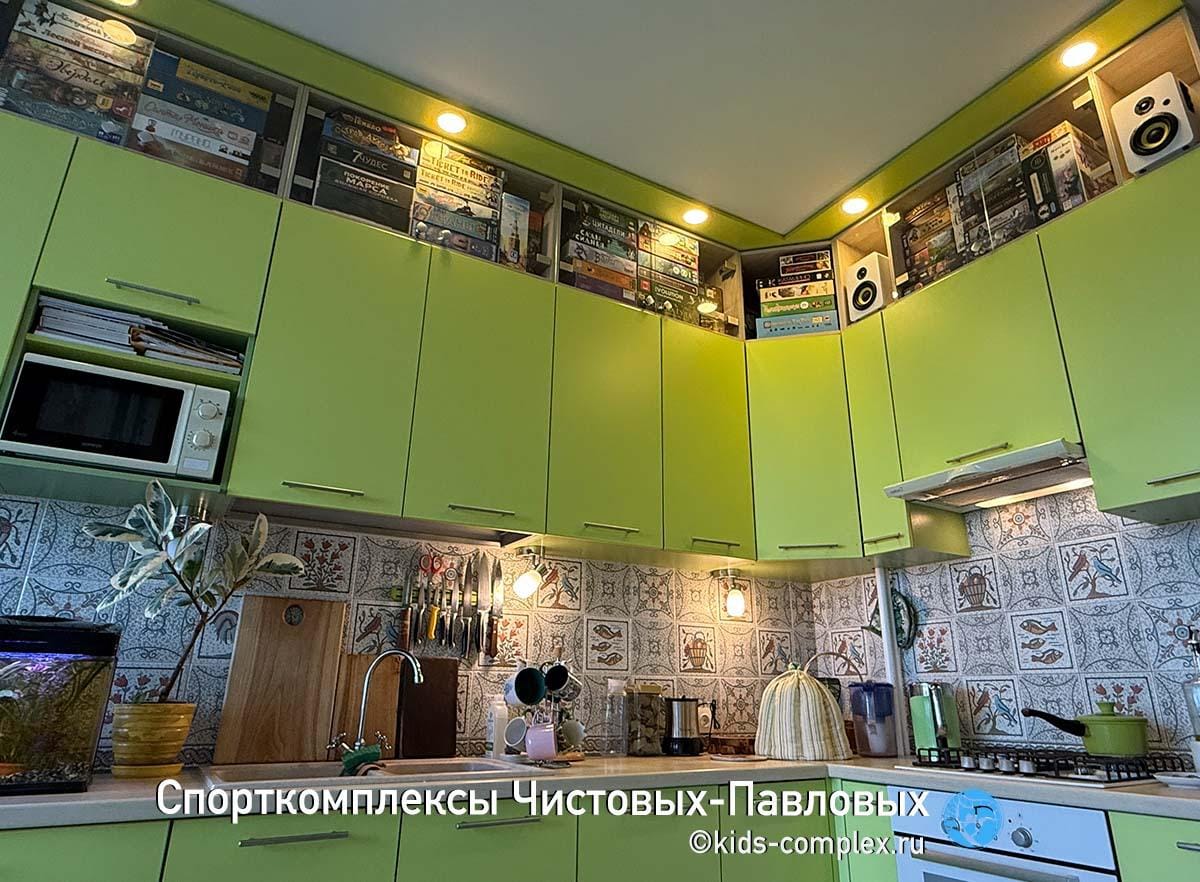

• Поднимаем хранение. Это самый недооценённый ход. У нас дома больше сотни коробок настольных игр лежат не в детской, а под потолком над кухонными шкафами. Зато в жилой комнате нашлось шесть с половиной метров на лазанье.

Когда мы отказываемся

Если в квартире три детские комнаты, а на движение нам предлагают полтора метра в коридоре — дело не в площади. Это значит, что взрослый задачу не считает важной. Мы такое видим и не беремся: комплекс, поставленный в семье, где он никому не нужен, не стоит нашего бесценного времени и не отвечает нашей командорской миссии — помогать сохранить движение современным детям. Но вот что мы заметили за годы работы. Ни одна семья, которой действительно хотелось дать ребёнку движение, не осталась без спортивного комплекса. Иногда для этого приходилось что-то подвинуть или поменять. Но решение находилось всегда.

Может ли спортивный комплекс спроектировать нейросеть

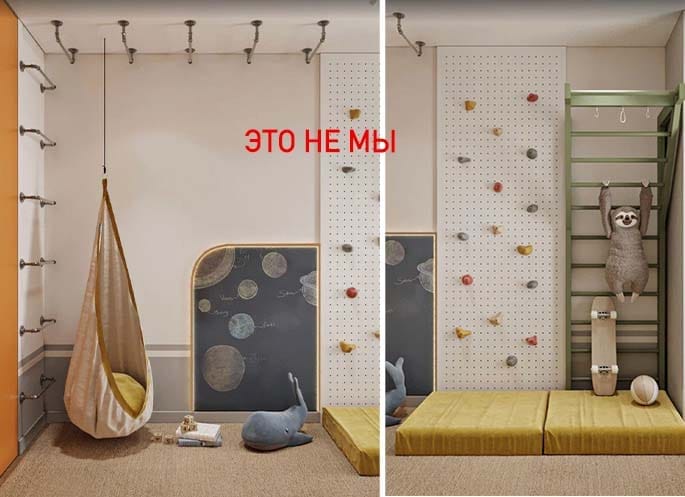

Заказчики всё чаще приходят к нам не с фотографией понравившегося комплекса, а с картинкой, которую сделали сами. Мы относимся к этому хорошо: значит, люди начали думать о задаче, а не выбирать готовое. Но вот в чём трудность. Первое. Нужно скормить нейросети не только замер комнаты с выделенной зоной. В идеале нужно обучить её - передать корректные принципы (правила) или прототипы для разных комнат в большом количестве. Тогда она сгенерит нечто более осмысленное, но на сегодняшний день есть грани, за которые нейросеть пока пройти не умеет.

Второе, если просто задать нейросети правило зазора и амплитуды работы снарядов, сеть получит либо пустую разреженную схему, либо раздует комнату до размеров спортивного зала. Правила будут выполнены, комплекса не будет. Если добавить туда правило 3-4 переходов со снаряда на снаряд, то нужно задать также параметры ребенка - рост, размах рук, уровень умений. И, конечно, задать исключения. Что жёсткие снаряды траекториями не пересекаются, но можно разнести их по высоте (навесить трапецию или кольца выше лежачего гамака, например). Или подвести мягкий диагональный снаряд (лиану или канат) в зону работы другого снаряда для перехода, понимая, что столкновение с ними не будет травмоопасным. Все это экспертные наработки. И они параметрические. Надо не просто увидеть комнату глазами ребёнка, которому 3 года. Надо смоделировать как этот ребёнок будет видеть свою комнату в 5 лет, в 8 лет, в 13. Из чего в этой комнате он вырастет, что придется ему в пору, как увеличить этот интервал соразмерно сложности, как вложить в текущую среду вызов, который удержит внимание ребенка на много лет.

Мы думаем, эта задача (экспертное обучение нейросетей нашему профилю) перспективна и очень интересна. Возможно, когда мы закончим с проработкой идеологии, мы ею и займемся, чтобы облегчить дизайнерам и проектировщикам их повседневный труд. И дать родителям промпты для такого диалога с ИИ, который приведет к функциональному результату. Почему бы и нет? Нам эта перспектива нравится. Возможно вместе с ИИ мы сможем сделать проектирование заточенных под ребёнка (а не под гостиницу) детских комнат более массовым, доведём до общественного сознания, что современное детство (особенно в городской среде и в связи с усилением взаимодействия с экранами) намного больше нуждается в движении, уединении и релаксации, чем детство 2-3 поколения назад. Ну а пока этого никто не сделал и нейросети учатся на стоковых интерьерных моделях, они получают лишь красиво упакованные ошибки. Но это в моменте. И мы не даём вам пока указаний для программ, такие указания потребуют тестирования. Указания без проверки — это то же самое, что каталог с тридцатью причинами покупки для взрослого: выглядит убедительно, а работает ли у ребёнка и сколько работает, никто из продающих не посмотрел. Пока мы готовы дать вам принципы и показать примеры. Спроектировать работающий комплекс автоматически на сегодня еще нельзя, а проверить чужую разработку по нашим правилам — уже можно.

Коротко

Полтора метра, лучше два — от балки до стены, окна или мебели по линии подвеса. Это не про комфорт и не про эстетику. Это габарит снаряда, который качается. Меньше — и снаряд перестаёт быть снарядом, а ребёнок теряет одно из семи движений, причём то самое, которым он может и реализовать свою энергию, и себя успокоить.
